Hva er ensidig forskaling?
Ensidig forskaling innebærer at konstruksjonen forskales og støpes med forskaling på kun én side.
Ved tradisjonell veggforskaling brukes gjennomgående stag for å binde sammen forskalingen på begge sider av konstruksjonen og ta opp belastningene fra fersk betong.
Ved ensidig forskaling er dette ikke mulig. I stedet må støpetrykket tas opp gjennom en løsning som overfører kreftene til underlag, fundament eller annen bærekonstruksjon.
Ensidig forskaling og ensidig ankerteknikk er ikke det samme
Dette er en vanlig misforståelse.
Ensidig forskaling betyr at konstruksjonen faktisk forskales fra én side, og at støpetrykket må håndteres gjennom lastoverføring og forankring.
Ensidig ankerteknikk betyr at ankerarbeidet kan utføres fra én side av forskalingen. Dette gir enklere håndtering på byggeplassen, men er ikke det samme som ensidig forskaling uten gjennomgående stag.
Forskjellen er viktig fordi kravene til belastningsoverføring og dimensjonering blir helt annerledes når gjennomgående stag ikke kan brukes.
Når oppstår behovet for ensidig forskaling?
Det finnes flere situasjoner hvor ensidige løsninger er aktuelle.
Støttemurer
Støttemurer mot terreng er blant de vanligste bruksområdene for ensidig forskaling.
Kjellervegger mot terreng
Når konstruksjonen ligger tett mot terreng, kan det være umulig å arbeide på begge sider av veggen.
Konstruksjoner tett på eksisterende bygg
I byområder og rehabiliteringsprosjekter kan nabo- eller eksisterende konstruksjoner begrense tilgjengeligheten.
Infrastrukturprosjekter
Brolandkar, tekniske anlegg og andre konstruksjoner har ofte begrenset tilgang og spesielle krav til forskalingsløsningen.
Pumpestasjoner og vannbehandlingsanlegg
Tekniske konstruksjoner med begrenset arbeidsrom kan kreve ensidige løsninger i deler av prosjektet.
Tekniske kulverter og sjakter under terreng
Underjordiske konstruksjoner gir ofte utfordringer knyttet til tilgjengelighet og forankring.
Hvorfor blir støpetrykket ekstra viktig?
Ved ensidig forskaling finnes det ingen motstående forskalingsflate som hjelper til med å ta opp kreftene gjennom stag.
Derfor må belastningene håndteres på en annen måte.
Viktige forhold som påvirker støpetrykket er:
- Støpehastighet
- Vegghøyde
- Betongtype
- Temperatur
- Vibrering
- Herding
Jo høyere belastningene blir, desto viktigere blir korrekt dimensjonering av hele løsningen.
Hvorfor er ensidig forskaling mer krevende?
Lastene må føres en annen vei
Ved tradisjonell veggforskaling fordeles kreftene gjennom stag mellom forskalingsflatene.
Ved ensidig forskaling må kreftene i stedet overføres til fundament og underkonstruksjon gjennom et system som er dimensjonert for oppgaven.
Stabilitet og forankring blir kritisk
Små avvik i oppbygging, innfesting eller forankring kan få større konsekvenser enn ved tradisjonelle løsninger.
Planlegging blir viktigere
Støpesekvens, logistikk, tilgang og støpehastighet må vurderes nøye før arbeidet starter.
To forhold må være på plass ved ensidig forskaling
Når ensidig forskaling skal prosjekteres, må to forhold håndteres samtidig:
1. Lastoverføring
Støpetrykket må overføres sikkert til underlaget.
2. Veggforskaling
Veggforskalingen må velges ut fra geometri, belastninger, overflatekrav og fremdriftsbehov.
Begge deler er avgjørende for en sikker og effektiv gjennomføring.
Lastoverføring – grunnlaget for en trygg løsning

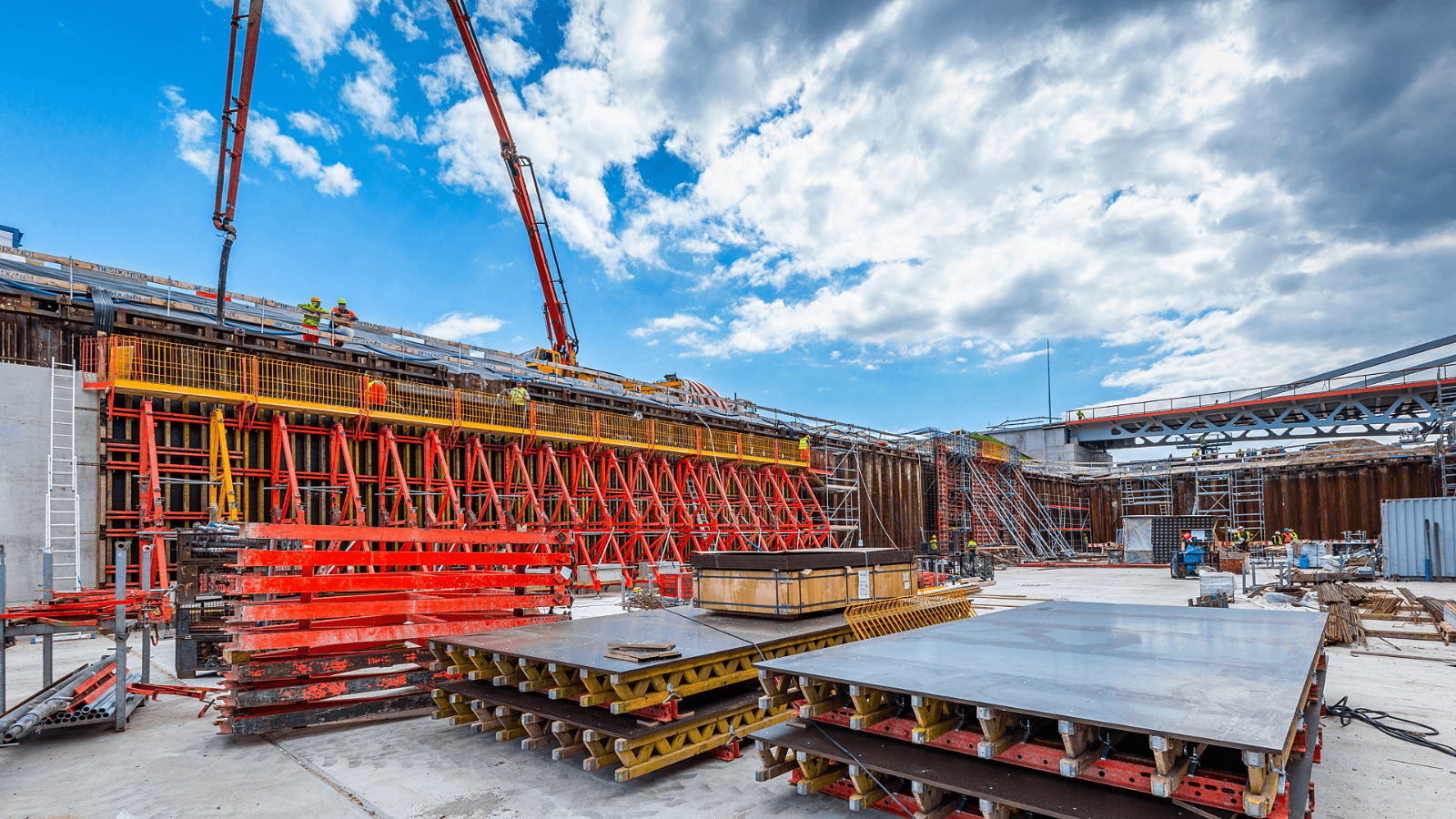

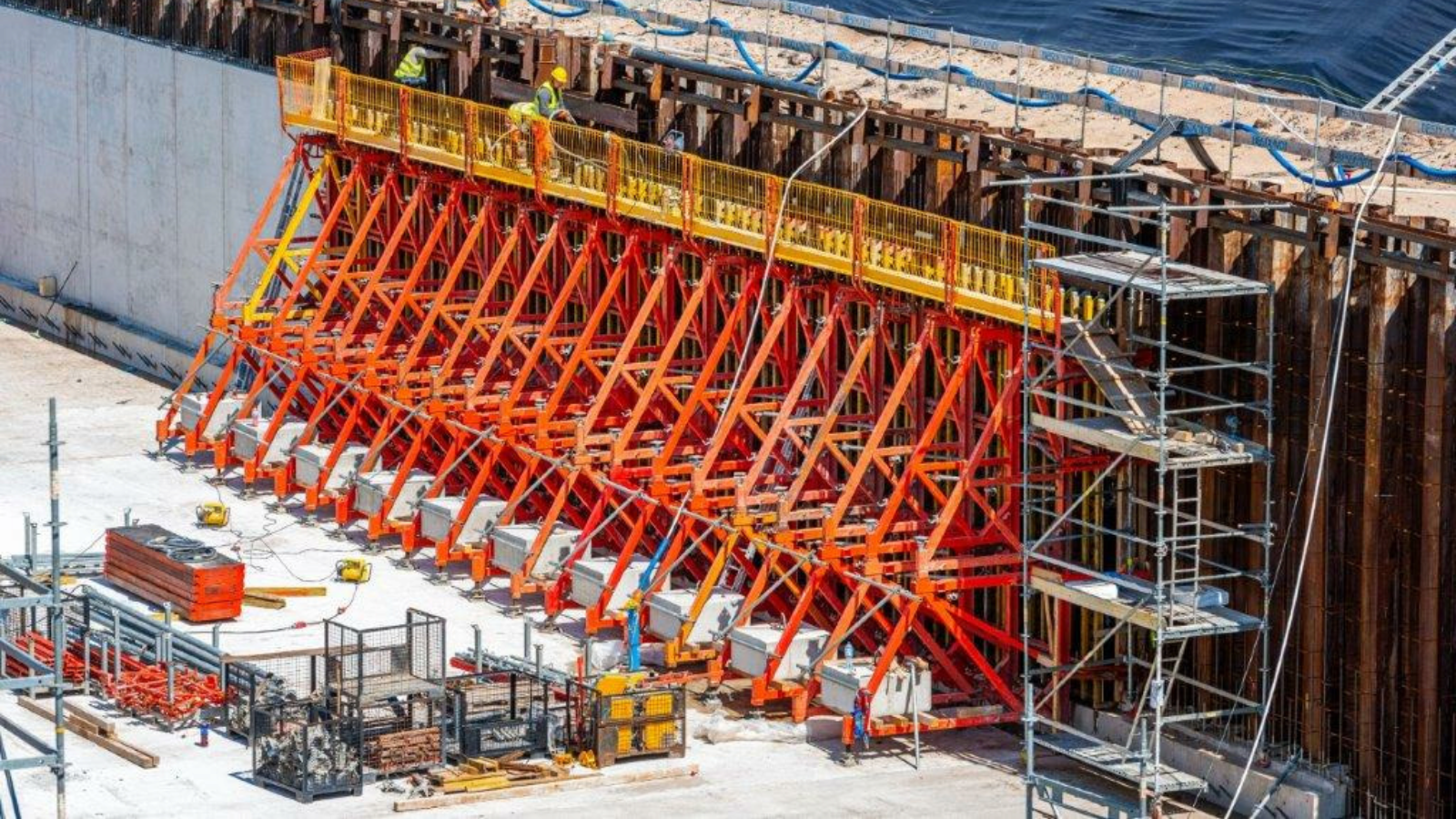

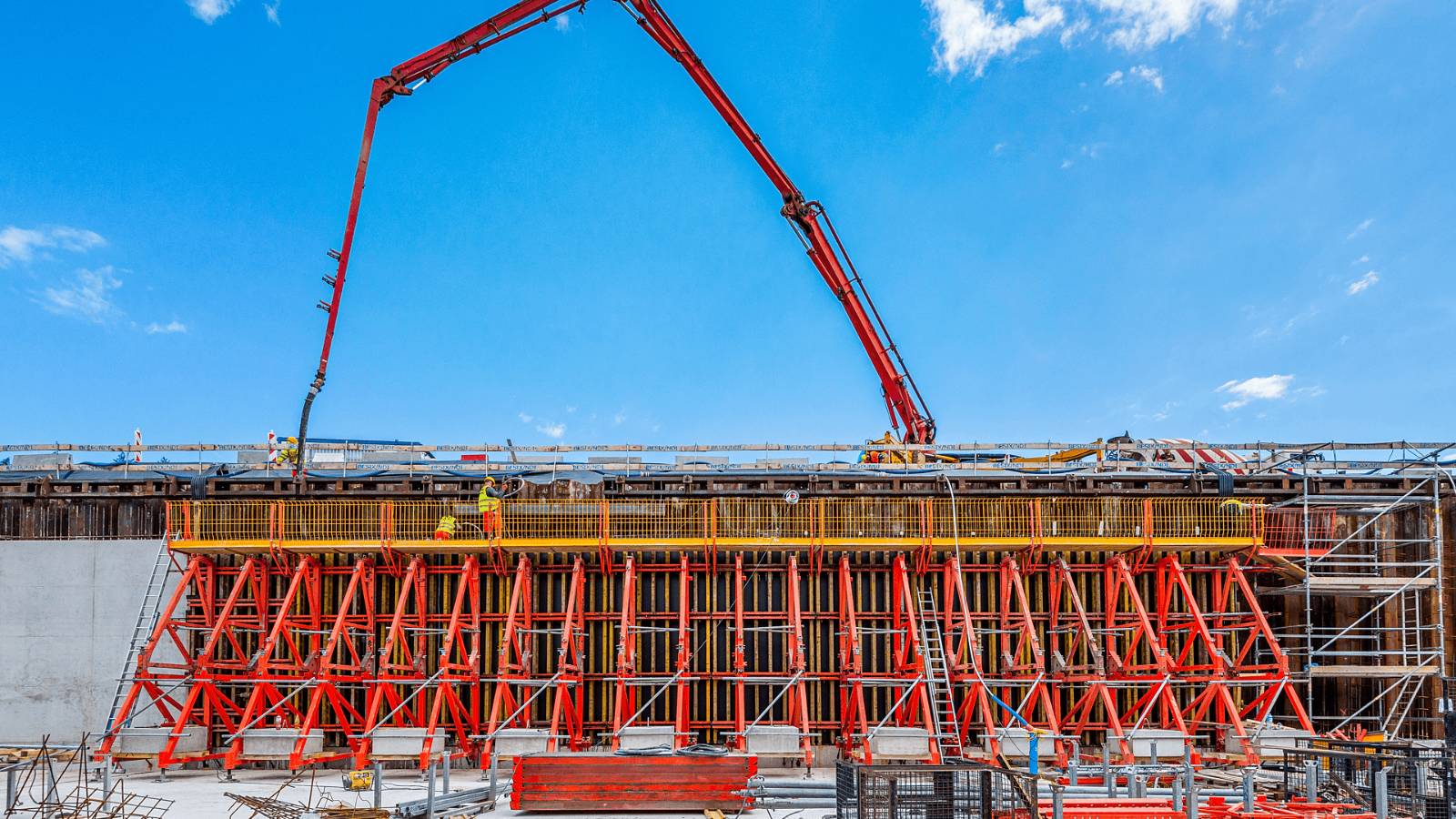

SB støttebukk
SB støttebukk er utviklet for å håndtere støpetrykk ved ensidig forskaling.
Systemet overfører kreftene til underkonstruksjonen og fundamentet og brukes ofte ved støttemurer, kjellervegger og andre konstruksjoner hvor gjennomgående stag ikke er mulig.
Lastoverføringen er normalt den mest kritiske delen av løsningen.
Hvilken veggforskaling bør du velge?
Valg av veggforskaling avhenger av konstruksjonens geometri, belastninger og prosjektets krav til produktivitet.
MAXIMO veggforskaling
MAXIMO benytter ensidig ankerteknikk og er utviklet for effektiv håndtering og høy produktivitet.
Det er viktig å huske at ensidig ankerteknikk ikke betyr at systemet alene løser ensidig forskaling uten gjennomgående stag. Lastoverføring og prosjektering må fortsatt håndteres separat.
VARIO GT 24
VARIO GT 24 brukes når prosjektet krever høy grad av fleksibilitet og tilpasning.
Systemet er særlig aktuelt ved:
- Komplekse geometrier
- Støttemurer
- Infrastrukturprosjekter
- Prosjektspesifikke løsninger
TRIO veggforskaling
TRIO er en robust og fleksibel panelforskaling som brukes i mange typer betongprosjekter.
Ved ensidig forskaling må lastoverføringen fortsatt løses gjennom korrekt prosjektering og støttekonstruksjoner.
DUO systemforskaling
DUO er aktuell når kranfri håndtering og enkel montasje er viktig.
Som med andre veggsystemer må lastoverføring og forankring fortsatt løses separat dersom konstruksjonen krever ensidig forskaling.
Stabilisering og kontroll av konstruksjonen
I tillegg til lastoverføring kan stabilisering være viktig under montasje og støp.
Aktuelle løsninger kan være:
RS skråstøtter
Brukes til oppretting og stabilisering av forskalingselementer og prefabrikkerte elementer.
Stedox ALU Support 4–7
En lett aluminiumsløsning som kombinerer lav egenvekt med høy kapasitet og fleksibel justering.
FT 360 elementstøtte
Brukes ved større konstruksjoner hvor kravene til stabilitet og bæreevne er høyere.
Disse løsningene erstatter ikke lastoverføringen, men kan være viktige for sikker og kontrollert utførelse.
Når bør du være ekstra oppmerksom?
Prosjektet krever ofte ekstra vurderinger når:
- Veggene er høye
- Støpetrykket blir stort
- Tilgangen er begrenset
- Fremdriften er høy
- Konsekvensene av deformasjoner er store
I slike situasjoner bør forskalingsløsningen planlegges tidlig i prosjektet.
Vanlige feil ved ensidig forskaling
Typiske utfordringer oppstår når:
- Støpetrykket undervurderes
- Støpehastigheten ikke vurderes tilstrekkelig
- Lastoverføringen ikke prosjekteres riktig
- Forskalingssystem velges uten å se hele løsningen
- Fagkompetanse involveres for sent i prosessen
Mange av disse utfordringene kan reduseres gjennom god planlegging og tidlig vurdering av forskalingsstrategien.
Oppsummering
Ensidig forskaling brukes når konstruksjonen ikke kan forskales eller forankres på begge sider.
I slike prosjekter er det avgjørende å forstå at løsningen består av to deler: håndtering av lastoverføring og valg av riktig veggforskaling. Støpetrykk, stabilitet og forankring må vurderes som en samlet løsning for å sikre en trygg og effektiv gjennomføring.
Ofte stilte spørsmål (FAQ) – Ensidig forskaling
Hva er ensidig forskaling?
Ensidig forskaling brukes når det ikke er mulig å forskale eller forankre konstruksjonen på begge sider.
Hva er forskjellen mellom ensidig forskaling og ensidig ankerteknikk?
Ensidig ankerteknikk betyr at ankerarbeidet kan utføres fra én side av forskalingen. Ensidig forskaling betyr at konstruksjonen faktisk forskales fra én side og krever egen løsning for lastoverføring.
Når brukes SB støttebukk?
SB støttebukk brukes for å overføre støpetrykket til fundament og underkonstruksjon ved ensidig forskaling.
Kan MAXIMO brukes ved ensidig forskaling?
Ja, som veggforskaling. Lastoverføring og forankring må imidlertid fortsatt håndteres gjennom en egen løsning.
Hvorfor er støpetrykket viktigere ved ensidig forskaling?
Fordi belastningene ikke kan fordeles mellom forskalingsflater med gjennomgående stag, men må overføres til fundament og underlag på andre måter.
Hvilke prosjekter bruker ensidig forskaling?
Typiske prosjekter er støttemurer, kjellervegger mot terreng, brolandkar, vannbehandlingsanlegg, tekniske kulverter og konstruksjoner tett på eksisterende bygg.
