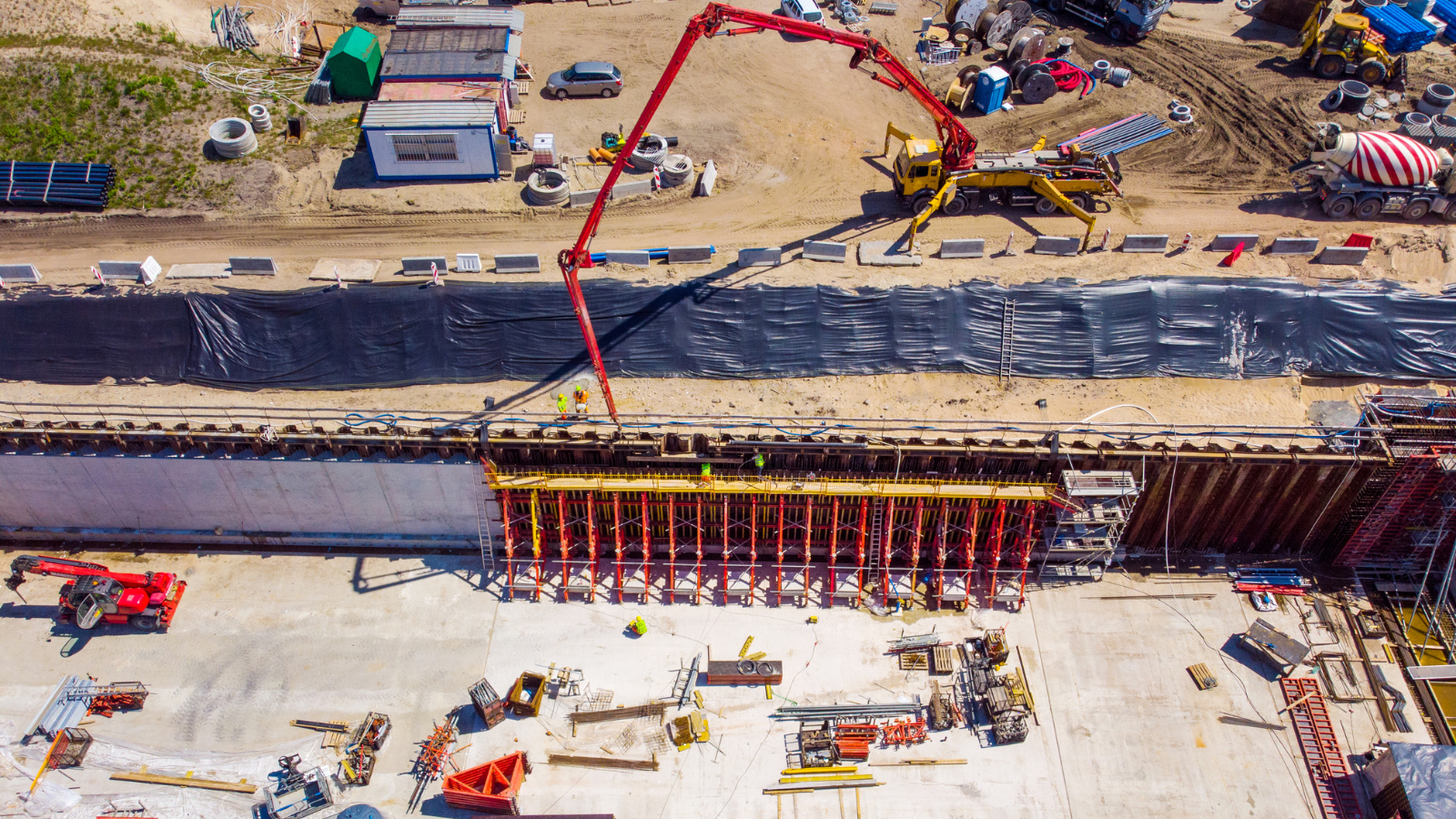

Når oppstår utfordringen?
Behovet for forskaling med begrenset tilgang oppstår i mange typer betongprosjekter.
Typiske eksempler er:
Kjellervegger mot terreng
Når veggen støpes direkte mot tilbakefylt masse eller utgraving, er tilgangen ofte begrenset til én side.
Støttemurer
Støttemurer bygges ofte i skrått terreng hvor det ikke er mulig å arbeide like effektivt på begge sider av konstruksjonen.
Konstruksjoner tett på eksisterende bygg
I byområder og rehabiliteringsprosjekter kan plassmangel gjøre det umulig å etablere tradisjonelle arbeidsområder rundt forskalingen.
Infrastrukturprosjekter
Broer, kulverter, tekniske bygg og andre anleggskonstruksjoner bygges ofte under forhold med begrenset adkomst og krevende logistikk.

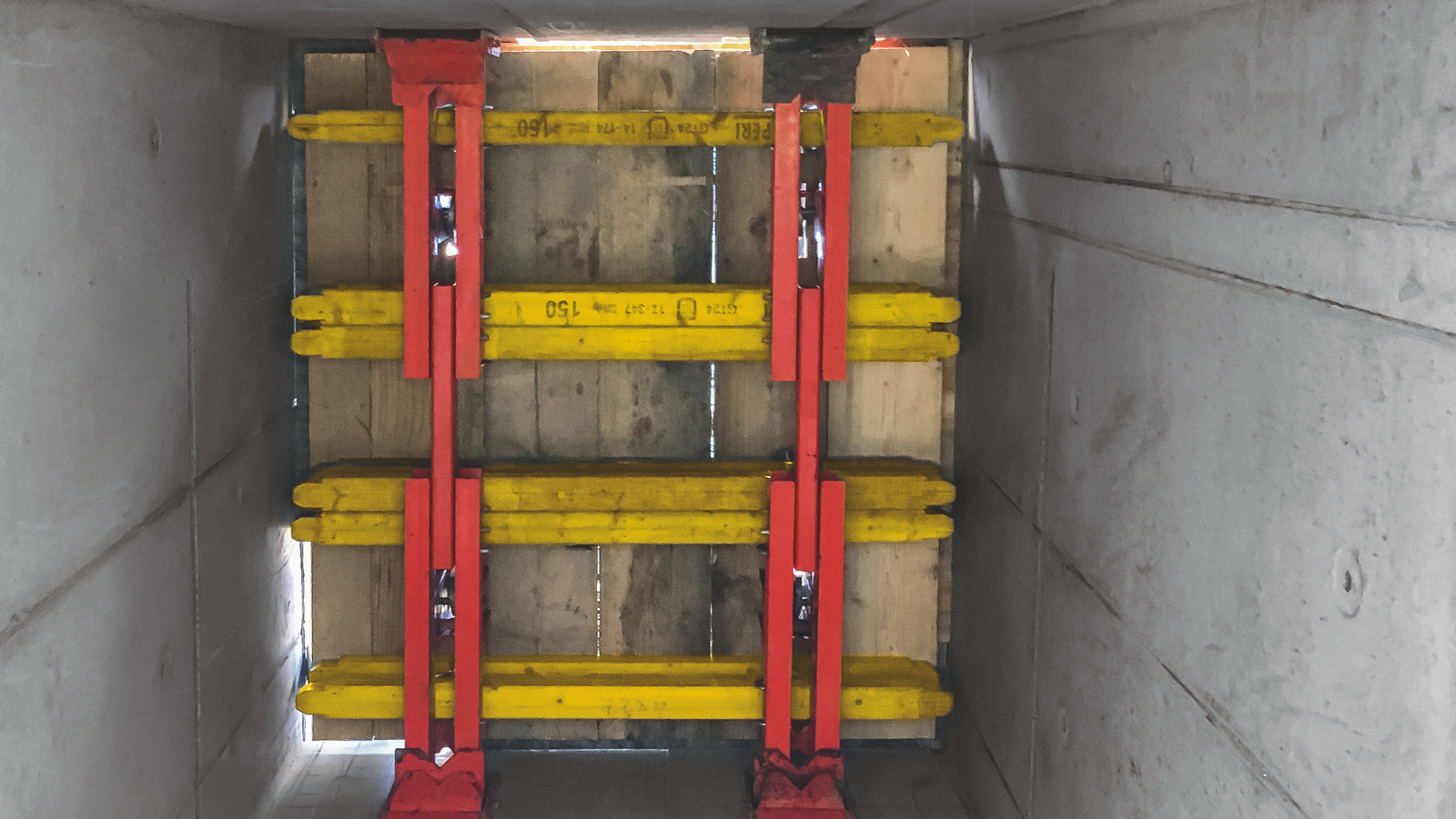

Sjakter og tekniske konstruksjoner
Smale arbeidsområder kombinert med høye vegger stiller store krav til planlegging og utførelse.
Fellesnevneren er at forskalingen ikke kan bygges opp og håndteres på samme måte som i åpne og lett tilgjengelige arbeidsområder.
Hvorfor er forskaling mot terreng mer krevende?
Når man mister tilgangen til én side av konstruksjonen, blir flere forhold mer kritiske.
Belastningene må håndteres annerledes
Ved tradisjonell veggforskaling fordeles kreftene mellom forskalingsflatene gjennom stag og forankringer.
Når dette ikke er mulig, må belastningene føres til fundamenter, støttekonstruksjoner eller andre forankringspunkter.
Stabiliteten blir viktigere
Forskalingen må opprettholde korrekt geometri gjennom hele støpeprosessen.
Små bevegelser kan påvirke:
- Veggtykkelse
- Loddavvik
- Overflatekvalitet
- Sikkerhet under støp
Logistikken blir mer krevende
Mindre arbeidsrom gir mindre plass til:
- Materiallagring
- Kranoperasjoner
- Montering
- Armeringsarbeid
- Støpearbeid
God planlegging får derfor større betydning enn i mer åpne prosjekter.
Hvorfor blir støpetrykket ekstra viktig?
Støpetrykk er en av de mest kritiske faktorene ved forskaling mot terreng.
Når fersk betong fylles i forskalingen, oppstår belastninger som må tas opp av forskalingssystemet og overføres til underlaget.
Ved begrenset tilgang kan belastningsveien bli mer krevende enn ved tradisjonell veggforskaling.
Derfor må man ha kontroll på:
- Betongens egenskaper
- Støpehastighet
- Vegghøyde
- Temperatur
- Vibrering
- Dimensjonering av forskalingen
- Stabilitet og forankring
Jo høyere konstruksjonen er, desto viktigere blir disse vurderingene.
Hva kan gå galt?
Når forskalingen ikke er riktig planlagt eller dimensjonert, kan konsekvensene bli betydelige.
Mulige utfordringer inkluderer:
Deformasjoner
For store belastninger kan føre til at forskalingen deformeres under støp.
Geometriske avvik
Små bevegelser kan påvirke den ferdige konstruksjonens mål og plassering.
Forsinkelser
Stopp i støpearbeidet eller behov for utbedringer kan påvirke fremdriften i hele prosjektet.
Økte kostnader
Tilleggsarbeid, ekstra materiell og forsinkelser kan få betydning for totaløkonomien.
HMS-utfordringer
Alle forskalingsarbeider må gjennomføres med fokus på sikker utførelse og kontroll av belastninger.
Hvordan planlegge forskaling ved begrenset tilgang?
Den viktigste suksessfaktoren er god planlegging.
Før arbeidet starter bør følgende vurderes:
- Konstruksjonens geometri
- Vegghøyde
- Støpetrykk
- Tilgjengelig plass
- Tilkomst for personell og utstyr
- Kranforhold
- Rekkefølge på arbeidsoperasjoner
- Forankringsmuligheter
- Støpehastighet
- Avforskaling
Jo tidligere forskalingsløsningen blir en del av prosjekteringen, desto enklere blir gjennomføringen på byggeplassen.
Hvilke forskalingsløsninger brukes ved begrenset tilgang?
Valget av løsning avhenger alltid av prosjektets geometri, belastninger og adkomstforhold.
MAXIMO veggforskaling
MAXIMO brukes ofte når effektiv montasje og kontroll på støpeprosessen er viktig.
Systemet er utviklet for produktive arbeidsprosesser og kan benyttes i mange typer veggkonstruksjoner.
Aktuelle bruksområder:
- Kjellervegger
- Støttemurer
- Næringsbygg
- Boligprosjekter
- Teknisk infrastruktur
TRIO veggforskaling
TRIO er et fleksibelt system som brukes i mange typer prosjekter.
Systemet egner seg godt når vegggeometrien varierer eller prosjektet krever en allsidig løsning.

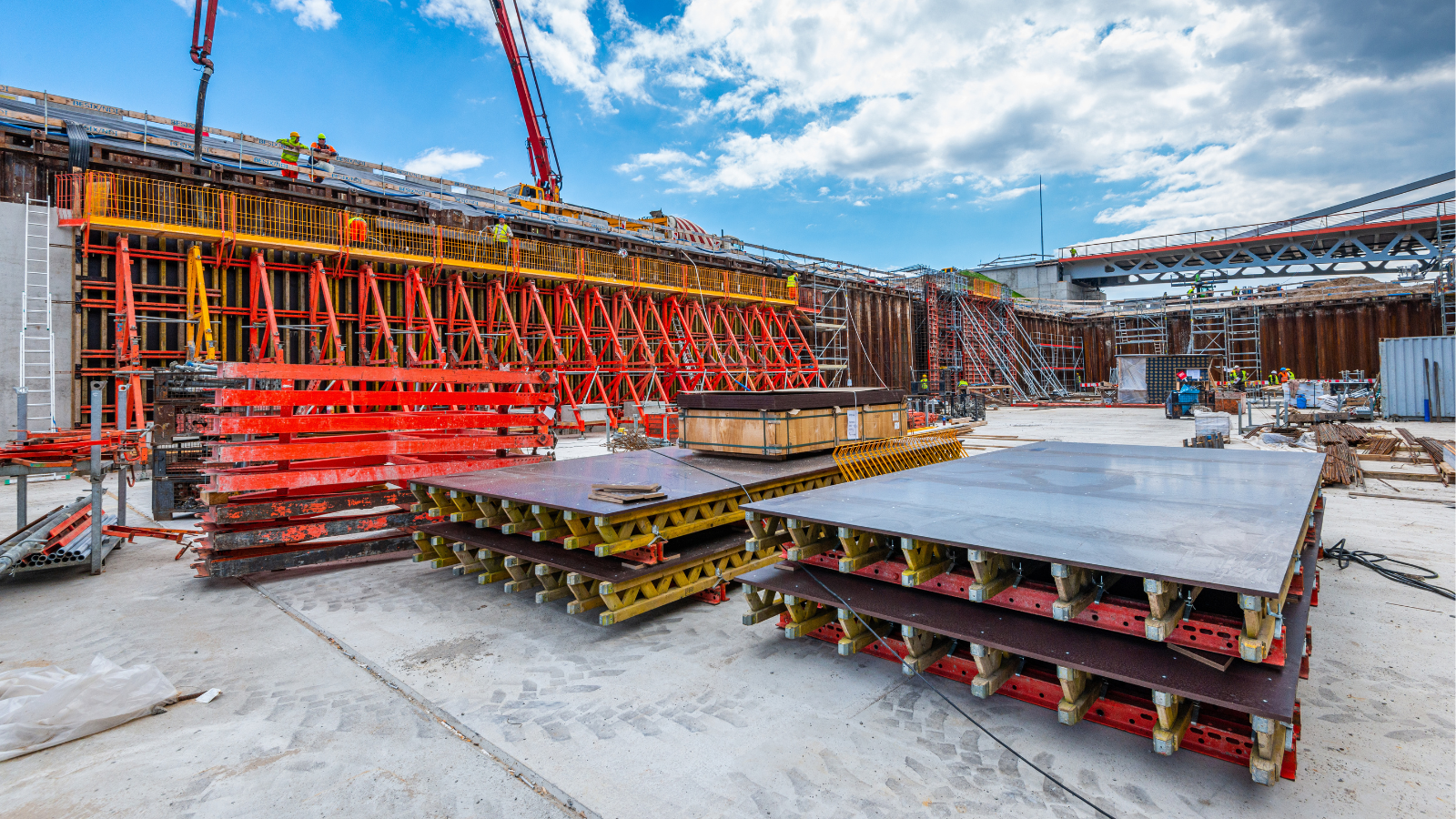

VARIO GT 24
Ved krevende geometrier eller prosjekttilpassede løsninger brukes ofte VARIO GT 24.
Systemet gir stor frihet ved:
- Høye vegger
- Støttemurer
- Landkar
- Broprosjekter
- Infrastrukturkonstruksjoner
Hvordan håndteres belastningene?
Når stag gjennom konstruksjonen ikke kan brukes på tradisjonell måte, må belastningene håndteres gjennom støtte- og forankringssystemer.

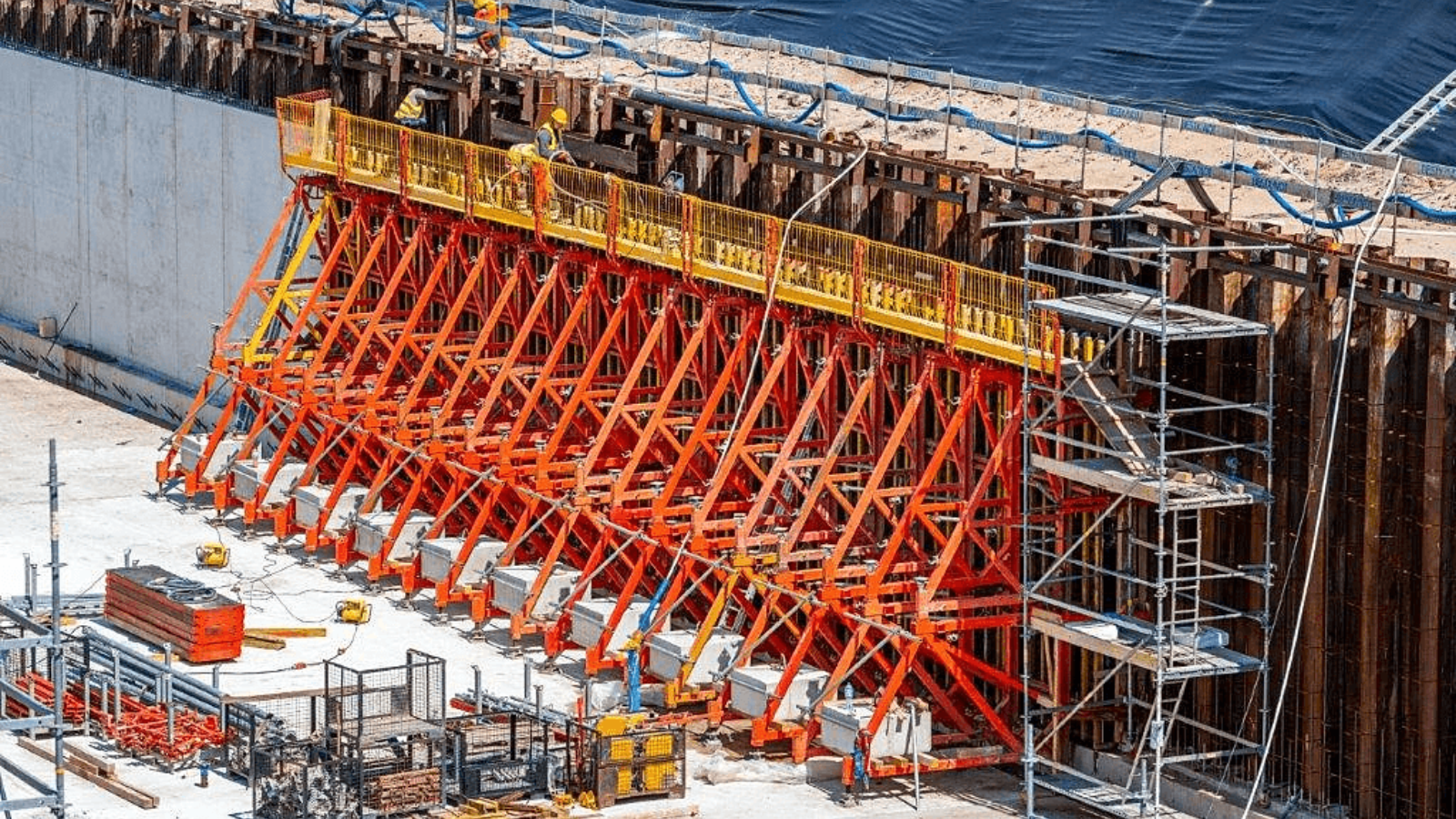

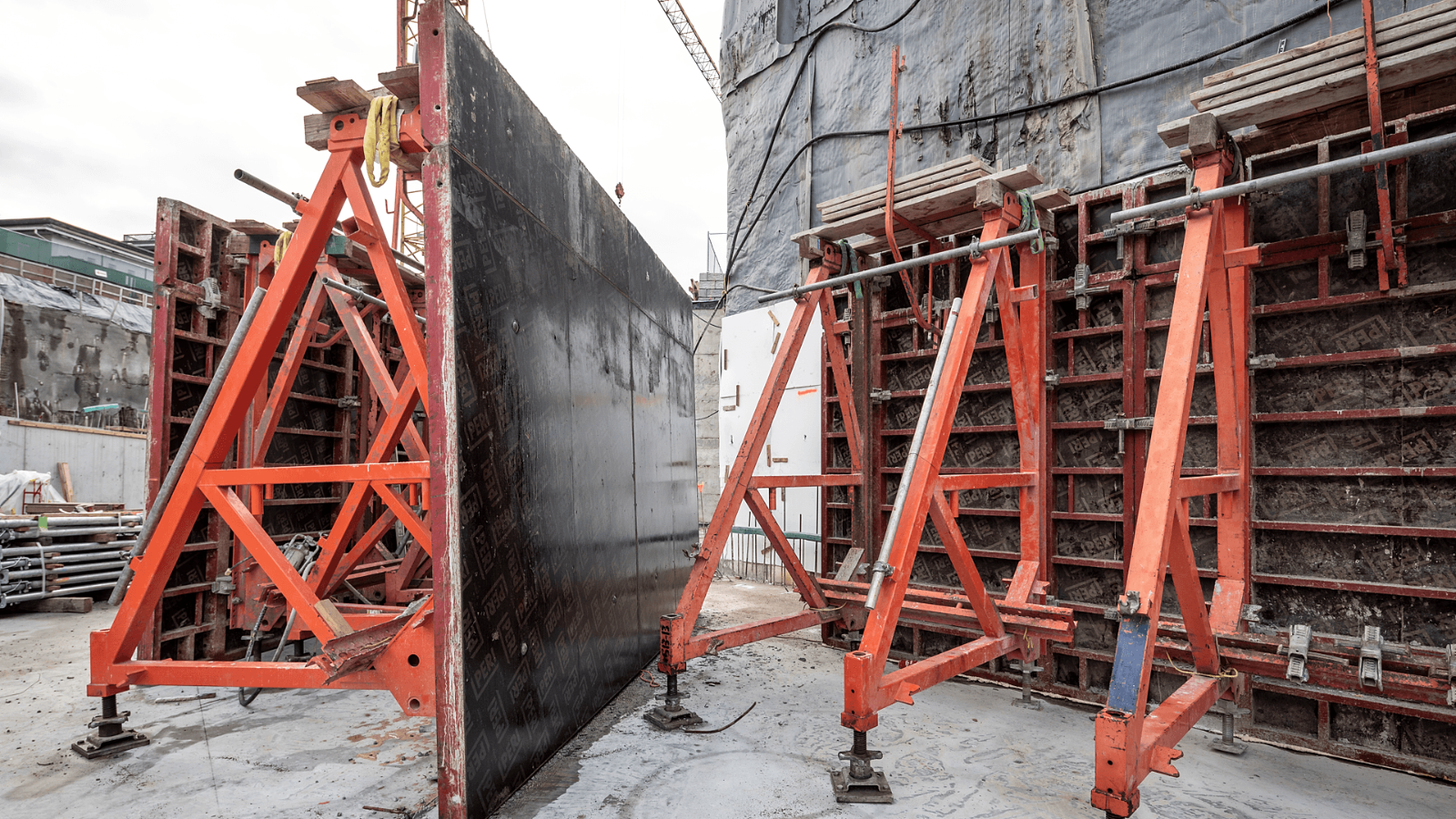

SB støttebukk
SB støttebukk brukes for å overføre kreftene fra forskalingen til underlaget.
Løsningen gjør det mulig å håndtere de horisontale kreftene som oppstår under støp.
Elementstøtter og skråstøtter
Elementstøtter og skråstøtter brukes for å stabilisere, justere og sikre forskalingen gjennom hele montasje- og støpeprosessen. Ved forskaling mot terreng, støttemurer og andre konstruksjoner med begrenset tilgang er disse komponentene ofte avgjørende for både sikkerhet og nøyaktighet.
De brukes blant annet til:
- Stabilisering av veggforskaling under montasje
- Oppretting og justering av forskalingselementer
- Overføring av laster til underlaget
- Midlertidig sikring før støp
- Kontroll av geometri og loddavvik
RS skråstøtter
RS skråstøtter brukes til oppretting og stabilisering av forskalingselementer og prefabrikkerte betongelementer. De gir fleksibel justering og brukes ofte der det stilles høye krav til nøyaktig plassering og stabilitet under montasje og støp.
Typiske bruksområder:
- Veggforskaling
- Prefabrikkerte betongelementer
- Høye vegger
- Konstruksjoner med begrenset arbeidsrom
Stedox ALU Support 4–7
Stedox ALU Support 4–7 er en lett aluminiumstøtte som kombinerer høy bæreevne med enkel håndtering. Den lave egenvekten gjør den spesielt aktuell på prosjekter hvor effektiv montasje og fleksibilitet er viktig.
Fordeler inkluderer:
- Lav vekt
- Enkel håndtering
- Fleksibel justering
- Effektiv montasje i trange arbeidsområder
FT 360 elementstøtte
FT 360 elementstøtte er utviklet for stabilisering og oppretting av større forskalings- og betongelementer. Systemet brukes når konstruksjonen stiller høyere krav til bæreevne og robusthet under utførelse.
FT 360 benyttes ofte ved:
- Store veggelementer
- Høye konstruksjoner
- Infrastrukturprosjekter
- Prosjekter med større belastninger og krav til stabilitet
Riktig kombinasjon av veggforskaling, støttebukk, elementstøtter og skråstøtter er ofte avgjørende for å sikre en trygg og effektiv gjennomføring når det ikke er mulig å arbeide fritt på begge sider av konstruksjonen.
Hvordan løses fundamenter og dekker ved begrenset tilgang?
Utfordringer med terreng og begrenset adkomst gjelder ikke bare vegger.
Også fundamenter og dekker kan kreve spesielle løsninger.
Pecafil kantforskaling
Pecafil brukes ofte ved:
- Stripefundamenter
- Såler
- Dekkekanter
- Varierende terrengforhold
Løsningen gjør det mulig å tilpasse forskalingen til prosjektets geometri.
Formax kantforskaling
Formax brukes når det er behov for en robust og effektiv kantforskaling til fundamenter og dekker.
Begge systemene kan bidra til mer effektiv gjennomføring når arbeidsforholdene er krevende.
Hvorfor er samspillet mellom systemene viktig?
I mange prosjekter er det ikke ett produkt som løser utfordringen alene.
Det er kombinasjonen av:
- Veggforskaling
- Støttebukk
- RS skråstøtter
- Stedox ALU Support 4–7
- FT 360 elementstøtter
- Kantforskaling
- Prosjektering
som skaper en trygg og gjennomførbar løsning.
Derfor bør forskalingssystemet alltid vurderes som en del av den totale utførelsesmetoden.
Oppsummering
Forskaling mot terreng og begrenset tilgang stiller høyere krav til planlegging, dimensjonering og utførelse enn tradisjonelle støpearbeider.
Støpetrykk, stabilitet og belastningsoverføring må håndteres riktig for å sikre kvalitet, sikkerhet og fremdrift.
Ved å kombinere riktig forskalingssystem med hensiktsmessige støtte- og forankringsløsninger kan entreprenører gjennomføre krevende støpearbeider effektivt, selv når tilgangen er begrenset.
Ofte stilte spørsmål (FAQ) – Forskaling mot terreng og begrenset tilgang
Hva er ensidig forskaling?
Ensidig forskaling brukes når det ikke er mulig å arbeide eller forankre forskalingen på begge sider av konstruksjonen.
Når oppstår behovet for ensidig forskaling?
Typiske bruksområder er støttemurer, kjellervegger mot terreng, infrastrukturanlegg og konstruksjoner tett på eksisterende bygg.
Hvorfor er støpetrykket ekstra viktig ved forskaling mot terreng?
Fordi belastningene må håndteres og overføres på andre måter enn i tradisjonelle veggforskalingsløsninger.
Hva brukes støttebukk til?
Støttebukk brukes for å ta opp og overføre kreftene som oppstår under støp når forskalingen ikke kan forankres på tradisjonell måte.
Hvilken forskaling brukes til støttemurer?
Valg av løsning avhenger av geometri, høyde og belastninger, men systemer som MAXIMO, TRIO og VARIO GT 24 brukes ofte i slike konstruksjoner.
Hvordan planlegger man forskaling ved begrenset tilgang?
Ved å vurdere geometri, belastninger, støpeprosess, logistikk, forankring og støttesystemer tidlig i prosjektet.
Kan begrenset tilgang påvirke prosjektøkonomien?
Ja. Mangelfull planlegging kan føre til forsinkelser, ekstra arbeid og økte kostnader. Riktig forskalingsløsning kan bidra til en mer effektiv og forutsigbar gjennomføring
