Hva er støpetrykk?
Støpetrykk er belastningen fersk betong utøver mot forskalingen under støp.
Når betongen fylles i forskalingen, skapes et trykk mot forskalingsflater, stag, forankringer og støttesystemer. Dette trykket må forskalingen tåle gjennom hele støpeprosessen fram til betongen har utviklet tilstrekkelig fasthet.
Riktig vurdering av støpetrykket er avgjørende for:
- Sikker dimensjonering
- Stabil forskaling
- God betongkvalitet
- Kontrollert støpeprosess
- Forutsigbar fremdrift
Hva skjer hvis støpetrykket undervurderes?
Konsekvensene av feil beregning kan være betydelige.
Dersom belastningen overstiger kapasiteten i forskalingen, kan man oppleve:
- Deformasjoner i forskalingen
- Utbuling av vegger
- Lekkasjer av sementpasta
- Redusert overflatekvalitet
- Avvik i geometri
- Forsinkelser i prosjektet
- Ekstra reparasjonsarbeid
- HMS-risiko for personell på byggeplassen
Riktig kontroll på støpetrykket handler derfor både om kvalitet og sikkerhet.
Hva er hydrostatisk trykk?
Når man diskuterer støpetrykk, kommer begrepet hydrostatisk trykk ofte opp.
Hydrostatisk trykk beskriver trykket en væske utøver mot en flate på grunn av sin egen vekt.
Fersk betong oppfører seg i mange tilfeller delvis som en væske. Dersom betongen ikke rekker å utvikle fasthet mens støpingen pågår, kan belastningen nærme seg et hydrostatisk trykk gjennom hele konstruksjonshøyden.
I praksis er støpetrykket ofte lavere enn full hydrostatisk belastning fordi betongen gradvis begynner å herde.
Dette er en av grunnene til at støpehastighet, temperatur og betongegenskaper blir så viktige ved dimensjonering av forskalingen.
Hva påvirker støpetrykket?
Flere faktorer virker samtidig og påvirker hvordan trykket utvikler seg under støp.
Betongens egenskaper
Betongens sammensetning har stor betydning.
Forhold som påvirker trykket inkluderer:
- Konsistens
- Temperatur
- Herdetid
- Tilsetningsstoffer
- Fasthetsutvikling
Mer flytende betong kan opprettholde et høyere trykk over lengre tid enn en betong som stivner raskt.
Støpehastighet
Støpehastigheten er ofte en av de viktigste faktorene.
Når betongen fylles raskt, får de nederste lagene mindre tid til å utvikle fasthet før neste lag legges på.
Resultatet kan bli et høyere totalt støpetrykk på forskalingen.
Temperatur
Temperaturen påvirker herdingen direkte.
Ved lave temperaturer går fasthetsutviklingen saktere, noe som gjør at trykket opprettholdes lengre.
Dette er en viktig årsak til at vinterstøp krever ekstra oppmerksomhet når forskalingen dimensjoneres.
Konstruksjonens høyde
Jo høyere veggen eller konstruksjonen er, desto større belastninger kan oppstå.
Høye vegger krever derfor ekstra fokus på:
- Dimensjonering
- Støpehastighet
- Overvåking
- Arbeidsrekkefølge
Vibrering
Vibrering er nødvendig for å sikre god komprimering av betongen.
Overvibrering kan imidlertid gjøre betongen mer flytende og bidra til økt belastning på forskalingen.
Når bør du være ekstra oppmerksom?
Noen prosjekttyper krever særlig fokus på støpetrykk.
Høye vegger
Ved store støpehøyder kan belastningene bli betydelige. Små feil i planlegging eller utførelse kan få store konsekvenser.
Énsidig forskaling
Når forskalingen bare støttes fra én side, er belastningen spesielt kritisk. Her er korrekt dimensjonering avgjørende.
Selvkomprimerende betong
Selvkomprimerende betong har ofte høy flyteevne og kan gi større belastning over lengre tid enn tradisjonell betong.
Vinterstøp
Lave temperaturer reduserer betongens fasthetsutvikling og kan bidra til høyere trykk over et lengre tidsrom.
Prosjekter med høyt fremdriftspress
Når støpehastigheten økes for å korte ned byggetiden, må støpetrykket vurderes nøye.
Hvordan planlegge riktig?
God kontroll på støpetrykket starter lenge før støpedagen.
En god plan bør inkludere:
- Valg av riktig forskalingssystem
- Beregning av belastninger
- Fastsettelse av støpehastighet
- Vurdering av temperaturforhold
- Plan for vibrering
- Kontroll av forankringer og støtter
- Oppfølging under støp
Jo tidligere disse faktorene vurderes, desto enklere er det å redusere risiko og unngå kostbare avvik.
Hvordan få bedre kontroll på støpetrykket?
Tradisjonelt har vurdering av støpetrykk vært basert på beregninger, erfaring og kontroll av støpeprosessen. Selv om dette fortsatt er grunnlaget for dimensjonering og planlegging, gir moderne sensorteknologi nye muligheter for å overvåke det som faktisk skjer under støp.
Ved å måle belastningene direkte på forskalingen får prosjektet tilgang til faktiske data i stedet for å basere beslutninger utelukkende på beregninger og antakelser.
Sanntidsmålinger gjør det mulig å:
- Overvåke støpetrykket kontinuerlig
- Oppdage avvik tidlig
- Justere støpehastigheten ved behov
- Dokumentere belastningene under støp
- Redusere risikoen for deformasjoner og formsvikt
- Skape et bedre beslutningsgrunnlag for prosjektteamet
Dette er spesielt verdifullt i prosjekter med høye vegger, krevende geometrier, selvkomprimerende betong eller stramme fremdriftsplaner.

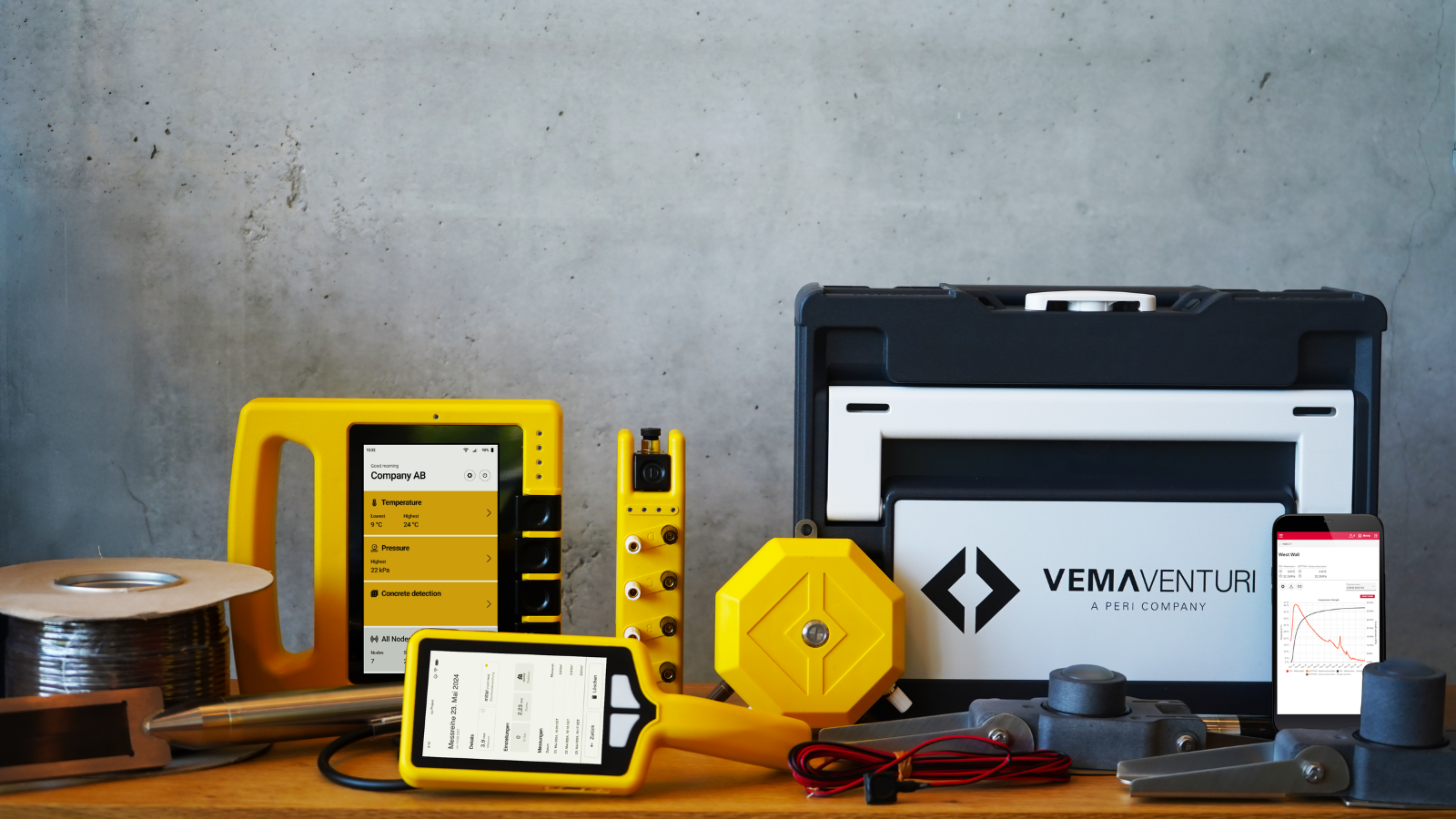

Betongsensorteknologi fra Vemaventuri
PERI tilbyr betongsensorteknologi fra Vemaventuri som gir sanntidsdata gjennom hele støpeprosessen.
Sensorene monteres i eller ved forskalingen og samler inn data som gjøres tilgjengelig i en webbasert løsning. Dette gir byggeplassen løpende oversikt over forhold som påvirker både kvalitet, sikkerhet og fremdrift.
Blant de viktigste bruksområdene er:
- Overvåking av støpetrykk
- Temperatur- og modenhetsmåling
- Kontroll av fyllingsgrad og komprimering
- Dokumentasjon av støpeprosessen
- Optimalisering av avforskalingstidspunkt

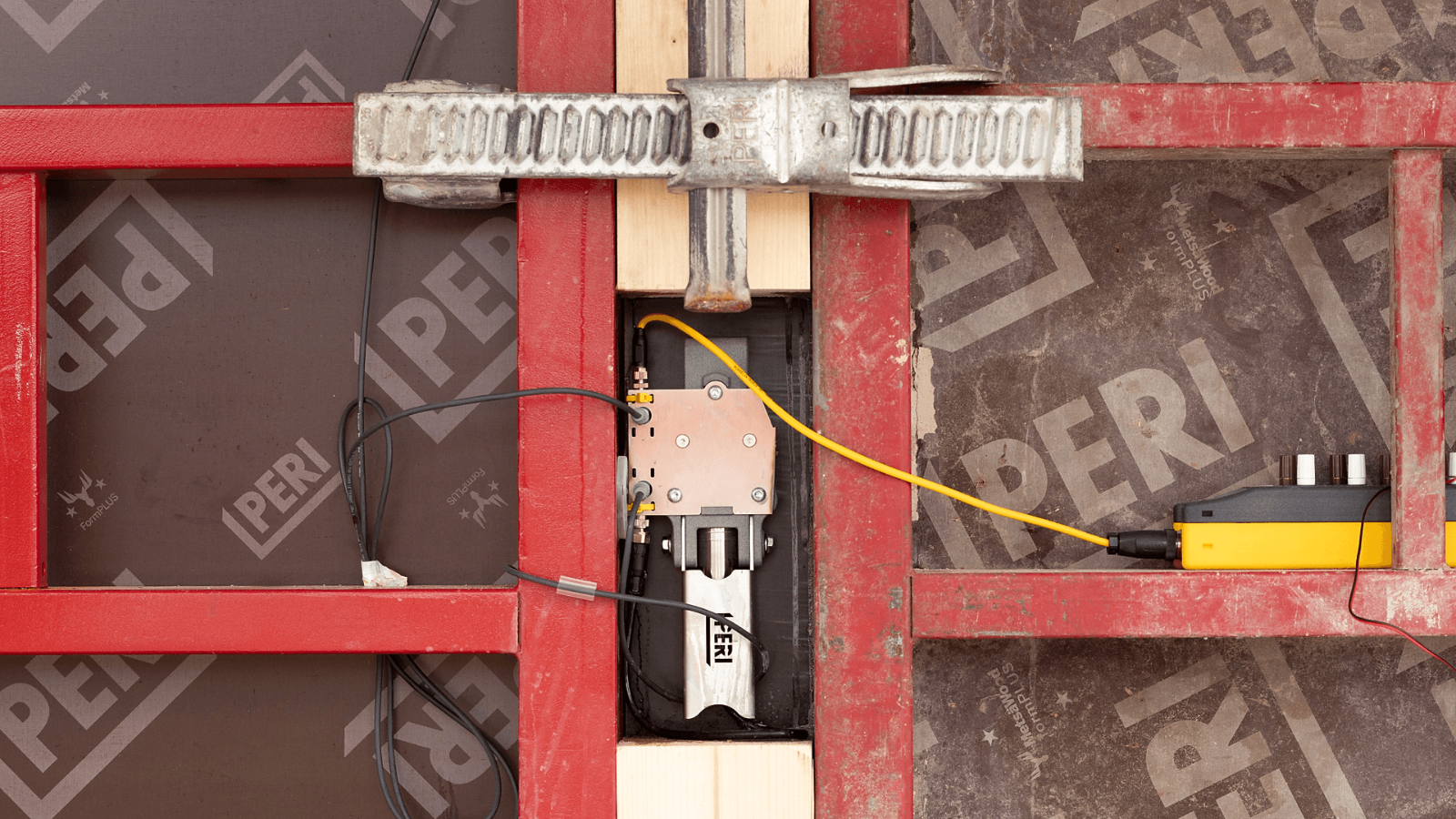

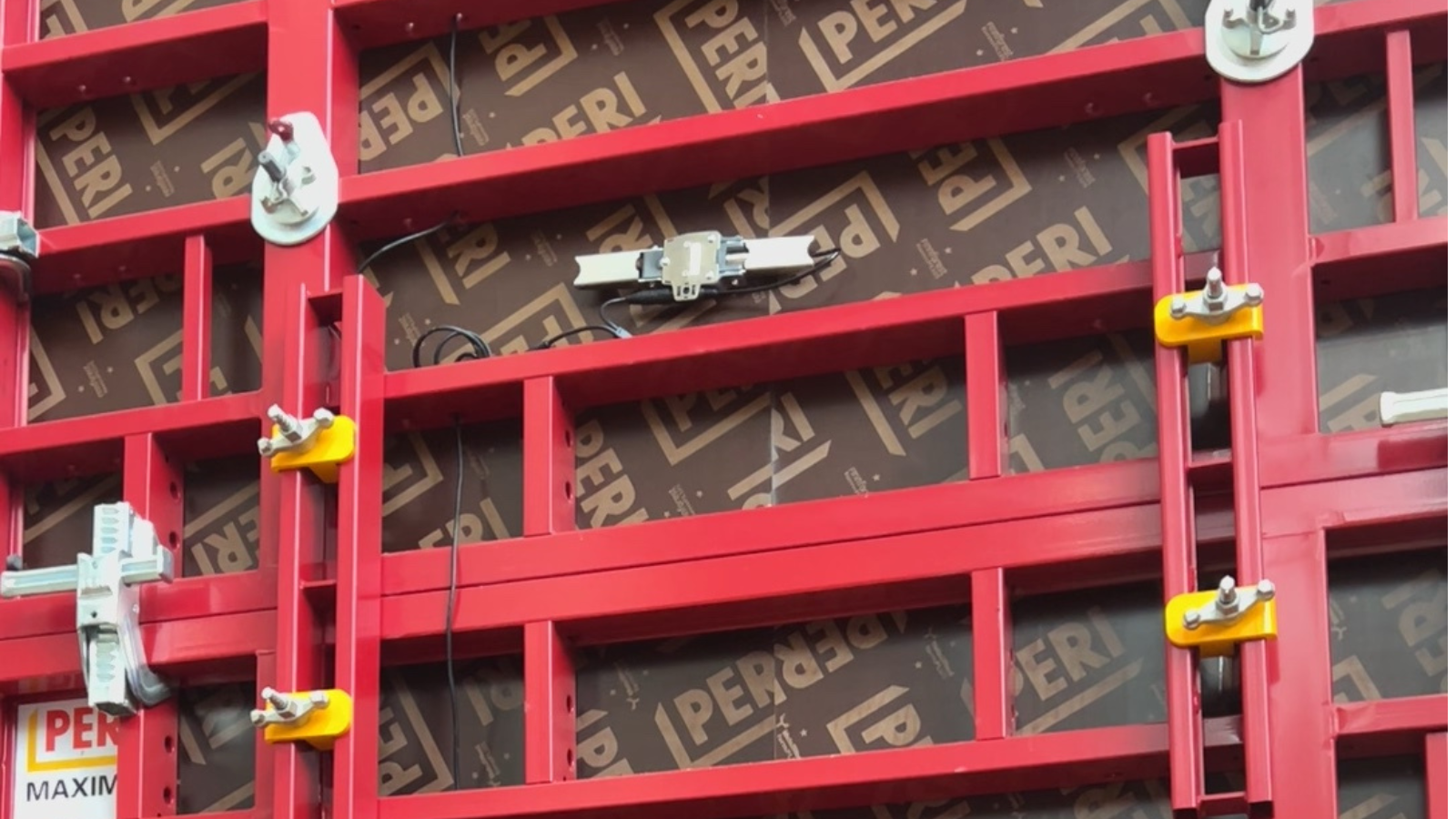

PREMO – sanntidsmåling av støpetrykk
PREMO er utviklet spesielt for overvåking av betongtrykk mot forskalingen.
Sensorene registrerer belastningen direkte under støp og gir prosjektet tilgang til kontinuerlige måledata. Det gjør det mulig å følge utviklingen i sanntid og dokumentere de faktiske belastningene forskalingen utsettes for.
For prosjektteamet kan dette bidra til:
- Økt sikkerhet ved krevende støpearbeider
- Bedre kontroll på støpeprosessen
- Redusert risiko for kostbare feil
- Mer forutsigbar fremdrift
- Bedre utnyttelse av forskalingssystemene
Når beslutninger kan tas på bakgrunn av faktiske målinger, oppnår prosjektet større kontroll på både kvalitet, risiko og produksjon.
Hvilke forskalingsløsninger er utviklet for krevende belastninger?
Valg av forskaling bør alltid baseres på prosjektets faktiske belastninger og geometri.
MAXIMO veggforskaling
MAXIMO er utviklet for effektiv veggstøp og høye krav til produktivitet.
Systemets kapasitet gjør det godt egnet i prosjekter med repeterende veggstøp og høye krav til kontroll og kvalitet.
VARIO GT 24
VARIO GT 24 brukes ofte i konstruksjoner med spesielle geometrier eller prosjektspesifikke belastninger.
Løsningen gir stor fleksibilitet ved høye vegger, broer, tunneler og andre krevende konstruksjoner.
Énsidige forskalingsløsninger
Ved konstruksjoner der stag gjennom veggen ikke er mulig, stilles det ekstra høye krav til dimensjonering, planlegging og overvåking.
Her er kontroll på støpetrykket en sentral del av prosjekteringen.
Hva kjennetegner god kontroll på støpetrykk?
God kontroll handler om å kombinere riktig prosjektering med riktig utførelse.
En god løsning gir:
- Korrekt dimensjonering
- Forutsigbar støpeprosess
- Høy sikkerhet
- God betongkvalitet
- Redusert risiko for avvik
- Bedre fremdrift
Det handler ikke om å være konservativ eller aggressiv. Det handler om å ha kontroll på de faktorene som faktisk påvirker belastningen på forskalingen.
Oppsummering
Støpetrykk er en avgjørende faktor ved forskaling av betongkonstruksjoner.
Betongens egenskaper, støpehastighet, temperatur, vibrering og konstruksjonens høyde påvirker belastningen som forskalingen må håndtere. Feil vurderinger kan føre til kvalitetsproblemer, forsinkelser og HMS-risiko.
Gjennom riktig dimensjonering, god planlegging og bruk av moderne sensorteknologi kan entreprenører oppnå bedre kontroll på støpeprosessen og redusere risikoen i prosjektet.
Med betongsensorteknologi fra Vemaventuri får prosjektteamet tilgang til sanntidsdata som gir bedre beslutningsgrunnlag, tryggere støpearbeider og mer forutsigbar fremdrift. For krevende konstruksjoner kan dette være et viktig verktøy for å kombinere sikkerhet, kvalitet og effektiv produksjon.
Ofte stilte spørsmål (FAQ) – Støpetrykk i forskaling
Hva er støpetrykk?
Støpetrykk er belastningen fersk betong utøver mot forskalingen under støp.
Hva er hydrostatisk trykk?
Hydrostatisk trykk er trykket en væske utøver på grunn av sin egen vekt. Fersk betong kan i enkelte situasjoner nærme seg denne typen belastning.
Hvordan påvirker støpehastigheten støpetrykket?
Jo raskere støpingen skjer, desto mindre tid får betongen til å utvikle fasthet. Dette kan føre til høyere belastning på forskalingen.
Påvirker temperaturen støpetrykket?
Ja. Lav temperatur gir langsommere herding og kan bidra til høyere trykk over lengre tid.
Hva skjer hvis forskalingen ikke tåler belastningen?
Det kan føre til deformasjoner, lekkasjer, kvalitetsproblemer, forsinkelser og i verste fall alvorlige HMS-hendelser.
Når bør man bruke sensorteknologi?
Sensorteknologi kan være spesielt nyttig ved høye vegger, énsidige støp, selvkomprimerende betong, krevende geometrier og prosjekter med høye krav til kontroll og dokumentasjon.
Hva er fordelene med PREMO?
PREMO gir sanntidsmåling av støpetrykk under støp. Dette gir bedre kontroll på belastningene forskalingen utsettes for og kan bidra til økt sikkerhet, bedre kvalitet og mer forutsigbar fremdrift.
Hvordan reduseres risikoen knyttet til støpetrykk?
Gjennom riktig dimensjonering, kontroll av støpehastighet, vurdering av temperaturforhold, planlagt vibrering, løpende oppfølging under støp og bruk av måledata der prosjektet krever ekstra kontroll.
