VARIOKIT VRB Fagverksdrager

For overføring av høye laster over store spennvidder

VARIOKIT VRB Fagverksdrager er designet for effektivt å overføre høye laster over spennvidder på opptil 40 meter, og er ideell for brokonstruksjoner som krever maksimal styrke og fleksibilitet. Denne kraftige fagverksdrageren har en bæreevne på opptil 3000 kNm, samtidig som den har en lav egenvekt, noe som gjør den til en svært effektiv løsning for krevende byggeprosjekter.

Fordeler med VARIOKIT VRB Fagverksdrager:

  • Høy bæreevne: Kan overføre høye laster med et tillatt bøyemoment på opptil 3000 kNm over spennvidder fra 25 til 40 meter.
  • Effektiv bruk av materialer: Kombinasjonen av standard VARIOKIT-komponenter og VRB gir en sømløs overføring av tverrfall og laster, med færre dragere som reduserer produksjonstiden.
  • Fleksibel lengdejustering: Den teleskopiske funksjonen til støtterammen og variasjon i rammelengder gjør det enkelt å tilpasse fagverket til ulike spennvidder og installasjonstoleranser.
  • Rask montering: Krever et minimalt antall rammer for justering, noe som øker prosjektets effektivitet og reduserer installasjonstiden.
  • Integrert sikkerhet: PERI UP stillassystem kan integreres for trygge arbeidsplattformer og adkomstløsninger, noe som sikrer høy sikkerhet for arbeiderne.

VARIOKIT VRB Fagverksdrager er den pålitelige og kostnadseffektive løsningen for store brokonstruksjoner, med fokus på effektiv lastoverføring, sikkerhet og materialoptimalisering.

Kontakt oss for mer informasjon om hvordan VRB Fagverksdrager kan optimalisere ditt broprosjekt!



Mer informasjon

  • VRB Fagverksdrager
    Se videoen for å lære mer

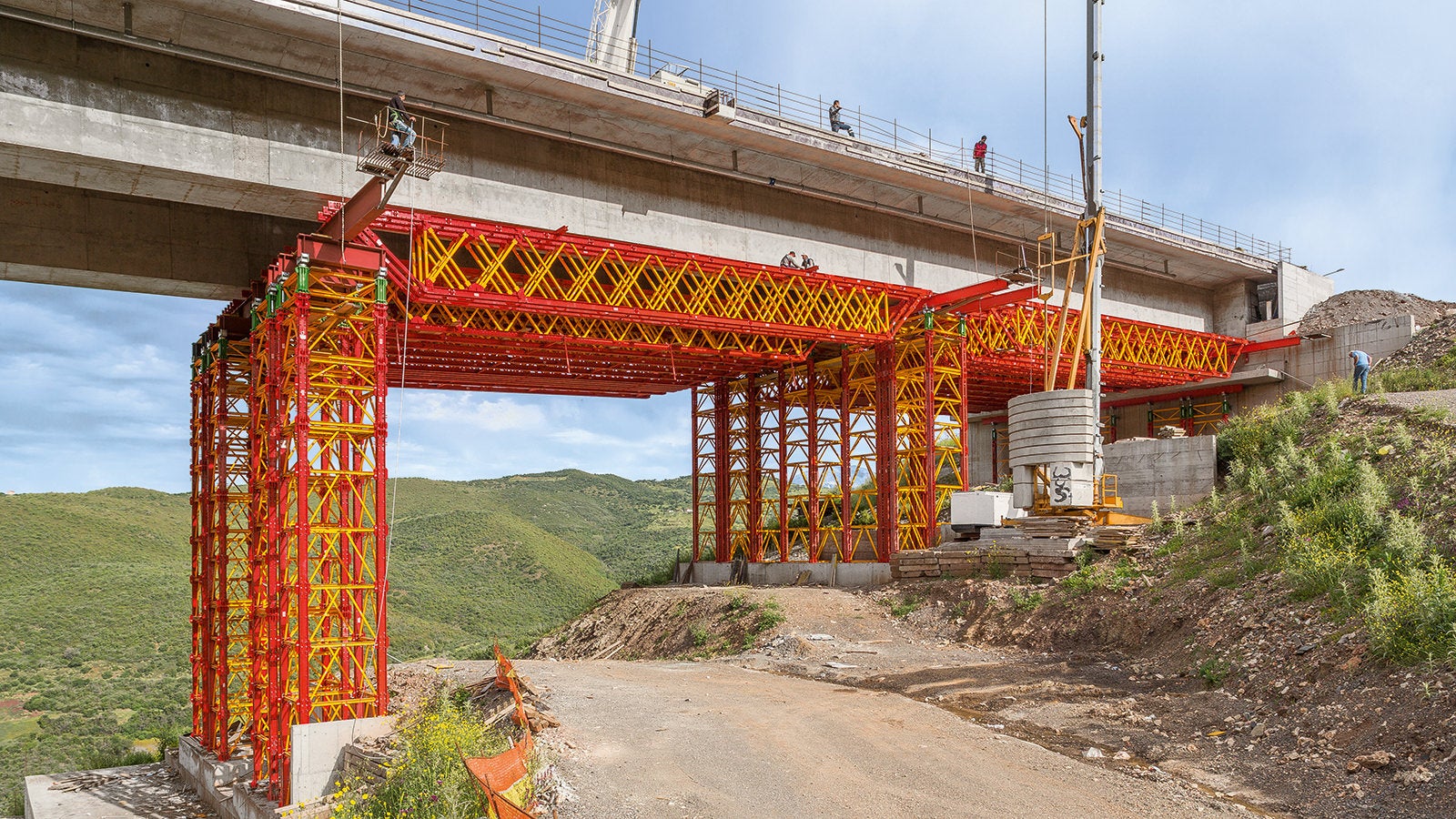

  • VARIOKIT Heavy-Duty Shoring Towers and Truss Girders serve as load-bearing falsework for the edge sections of a 412 m long motorway bridge.
    Rask lengdejustering

    Enkel justering av fagverksdrager med et minimum antall rammer for å justere forskjellige spenn.

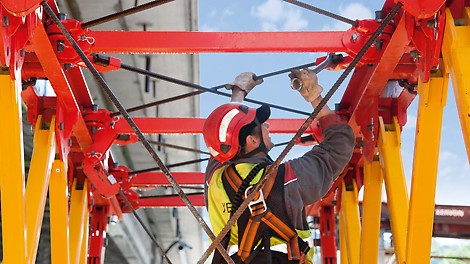

  • Bolted connections reduce assembly time during installation. The centric bracing connection ensures a high load-bearing capacity.
    Effektiv bruk av materiell

    Raskere byggeprosesser gjennom redusert antall dragere som følge av høy bæreevne.

  • The VARIOKIT Heavy-Duty Truss for large spans offers high load-bearing capacity with a low dead weight. A further advantage is the easy assembly procedure.
    Høy grad av sikkerhet

    Integrert løsning for arbeidsplattform og adkomst ved bruk av PERI UP stillas.

Relaterte produkter

Variasjoner

Systemet består av ulike typer last- og lengdeoptimaliserte rammer, som gjør det mulig å lage hvert enkelt spenn med den aktuelle kombinasjonen.

Bærende ramme
for overføring av lastene til de kraftige avstivningstårnene.

Koblingsleddramme
for høyere skjærkrefter nær støtten samt for bruk ved mellomstøtter og koblingsskjøter

Standardramme
for bruk i det midtre spennet

Standardisert og sentrisk sammenkobling av horisontale og vertikale avstivere gir optimal utnyttelse av bæreevnen og effektiv materialbruk.
