Hvorfor er valg av forskaling så viktig?
Forskalingen fungerer som produksjonsutstyret i betongarbeidet.
Valget påvirker blant annet:
- Støpetakt
- Bemanningsbehov
- Kranbruk
- Overflatekvalitet
- HMS
- Logistikk
- Gjenbruk
- Totalkostnader
I mange prosjekter utgjør forskalingsarbeidet en betydelig del av produksjonen. Små forbedringer i effektivitet kan derfor gi store utslag gjennom hele byggeperioden.
Hvilke faktorer bør vurderes før du velger forskalingssystem?
Før systemet velges bør følgende spørsmål besvares:
Hva skal bygges?
Behovene er forskjellige for:
- Boligbygg
- Næringsbygg
- Industribygg
- Parkeringsanlegg
- Broer
- Tunneler
- Infrastrukturprosjekter
Hvor komplekst er prosjektet?
Repeterende konstruksjoner kan ofte løses med standardiserte systemer, mens spesielle geometrier krever større fleksibilitet.
Hvilke fremdriftskrav gjelder?
Prosjekter med korte støpesykluser stiller ofte større krav til effektiv montasje og tidlig avforskaling.
Hvilke overflatekrav gjelder?
Dersom betongen skal være synlig, må forskalingssystemet bidra til ønsket overflatekvalitet.
Hvor viktig er gjenbruk?
For prosjekter med mange repetisjoner kan høy gjenbruksgrad ha stor betydning for totaløkonomien.

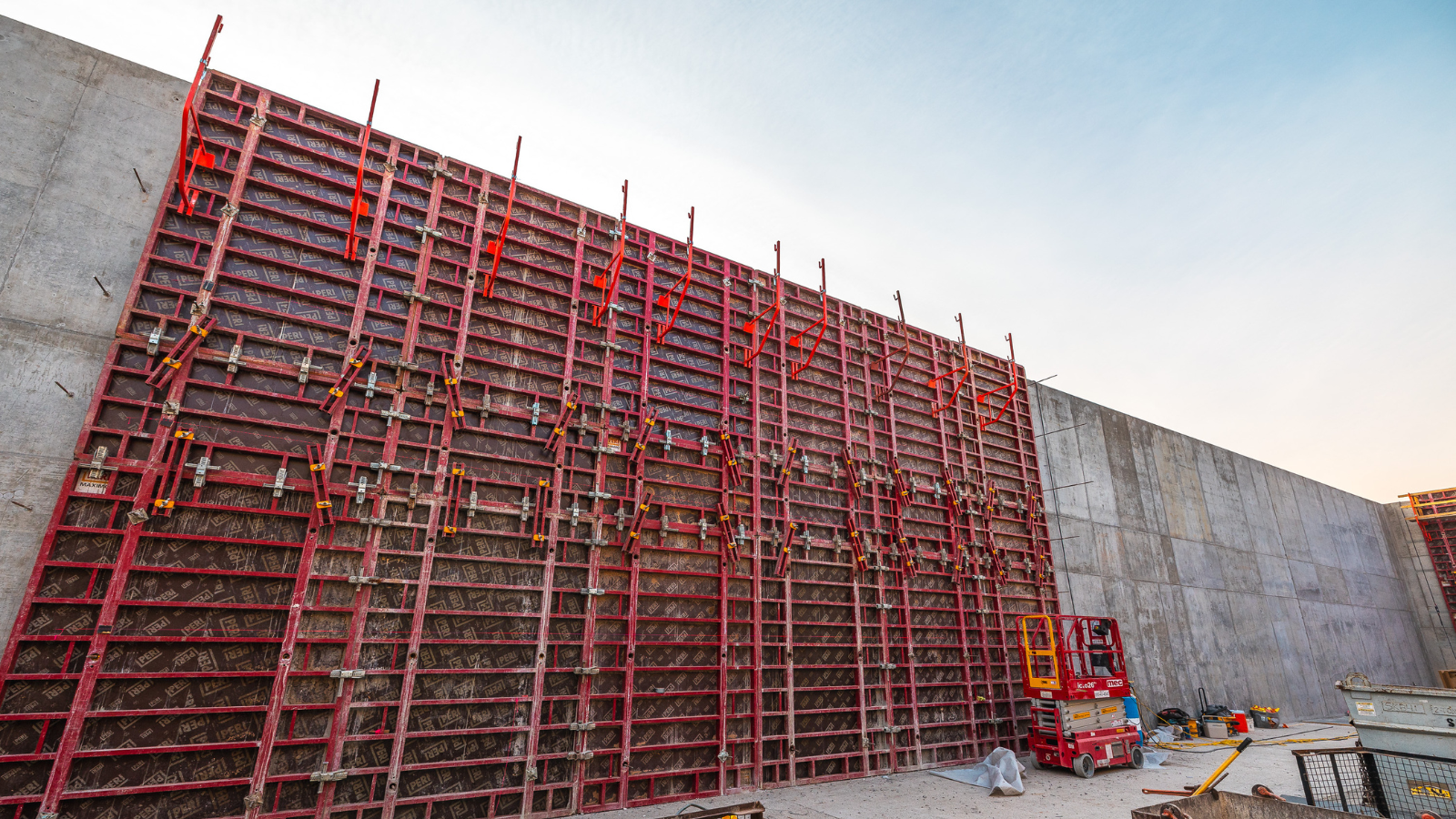

Veggforskaling – kapasitet og produktivitet i vertikale konstruksjoner
Veggforskaling brukes til vegger, sjakter, fundamenter og andre vertikale betongkonstruksjoner. Systemet må håndtere trykket fra den ferske betongen og samtidig sikre riktig geometri og ønsket overflate.
Ved valg av veggforskaling bør du vurdere:
- Støpehøyde og betongtrykk
- Antall gjentakelser
- Veggenes geometri
- Plassering av stag og skjøter
- Krav til betongoverflaten
- Tilgjengelig krankapasitet
- Montasje- og avforskalingstid
MAXIMO veggforskaling – effektivitet ved repeterende veggstøp
MAXIMO er utviklet for prosjekter der høy produktivitet, presis geometri og effektive arbeidsprosesser er viktig.
Det ensidige stagsystemet gjør at stagene kan håndteres fra én side av forskalingen. Dette reduserer behovet for arbeid på motsatt side av veggen og kan forenkle arbeidsprosessen ved både montering og avforskaling.
MAXIMO gir også færre stagpunkter enn tradisjonelle løsninger. Det kan bidra til et ryddigere skjøte- og stagbilde når betongoverflaten skal være synlig.
MAXIMO passer særlig godt til:
- Boligbygg
- Næringsbygg
- Parkeringsanlegg
- Sjakter og kjerner
- Prosjekter med mange repeterende vegger
- Betongflater med tydelige overflatekrav
TRIO veggforskaling – en allsidig løsning for mange veggtyper
TRIO er et allsidig forskalingssystem med få komponenter og et bredt bruksområde. Systemet kan brukes til en rekke veggkonstruksjoner og er godt egnet når entreprenøren ønsker en robust løsning som kan benyttes på tvers av prosjekter.
Den standardiserte oppbygningen gjør systemet oversiktlig å planlegge og håndtere. TRIO kan også kombineres med arbeidsplattformer og sikkerhetsløsninger for en helhetlig arbeidsprosess.
TRIO passer blant annet til:
- Fundamenter
- Kjellervegger
- Bolig- og næringsbygg
- Industrikonstruksjoner
- Prosjekter med varierende veggdimensjoner
VARIO GT 24 veggforskaling – fleksibilitet ved krevende geometri
VARIO GT 24 er en dragerbasert veggforskaling som kan tilpasses prosjektets geometri, belastninger og overflatekrav.
Systemet gir stor frihet til å velge elementstørrelser, drageravstander, forskalingshud og stagmønster. Det gjør VARIO GT 24 særlig aktuelt når standardiserte rammeelementer ikke gir den nødvendige tilpasningen.
VARIO GT 24 brukes ofte til:
- Høye vegger
- Støttemurer
- Landkar
- Brokonstruksjoner
- Tunneler
- Spesielle geometrier
- Synlig betong med prosjektspesifikke krav
DUO systemforskaling – ett system til flere konstruksjoner
DUO er et lett system som kan brukes til vegger, dekker og søyler med samme komponentbase. Komponentene kan håndteres manuelt, noe som gjør løsningen aktuell på byggeplasser med begrenset krankapasitet.
Muligheten til å bruke de samme delene til flere konstruksjonstyper kan forenkle både logistikk og opplæring.
DUO passer særlig godt til:
- Mindre og mellomstore byggeprosjekter
- Fundamenter og lave vegger
- Mindre dekker
- Søyler
- Prosjekter med begrenset krankapasitet
- Prosjekter der én komponentbase skal dekke flere behov
Dekkeforskaling – effektivitet, tilpasning og riktig støpesyklus
Dekkeforskaling brukes til etasjeskillere og andre horisontale betongkonstruksjoner. Her påvirkes systemvalget blant annet av dekkegeometri, spennvidder, tykkelse, støttesituasjon og ønsket støpesyklus.
Et dekkesystem bør vurderes ut fra:
- Dekkeareal og geometri
- Dekketykkelse og belastning
- Etasjehøyde
- Antall gjentakelser
- Behov for tidlig avforskaling
- Kranbehov
- Utsparinger og sprang
- Tilgjengelig bemanning
Standardiserte dekker med mange gjentakelser kan kreve en annen løsning enn dekker med varierende geometri og belastning.
SKYDECK dekkeforskaling – korte sykluser og tidlig avforskaling
SKYDECK er et panelbasert dekkeforskalingssystem utviklet for effektive og repeterende arbeidsprosesser.
Systemets aluminiumskomponenter har lav vekt og kan håndteres manuelt. Drophead-prinsippet gjør det mulig å frigjøre paneler og langdragere tidlig, mens støttene med hoder blir stående under dekket.
Dette gjør at deler av materiellet kan benyttes videre i neste støpeetappe og kan redusere behovet for en full materiellmengde i hele bygget.
SKYDECK passer særlig godt til:
- Boligbygg
- Hoteller
- Kontor- og næringsbygg
- Parkeringsanlegg
- Dekker med mange gjentakelser
- Prosjekter med korte støpesykluser
Den viktigste fordelen med SKYDECK er kombinasjonen av lett håndtering, systematisk montasje og mulighet for tidlig avforskaling.
MULTIFLEX dekkeforskaling – fleksibilitet ved varierende geometri og belastning
MULTIFLEX er en dragerbasert dekkeforskaling som kan tilpasses ulike dekkegeometrier, spennvidder og belastninger. Systemet er særlig aktuelt når et standardisert panelsystem ikke gir den fleksibiliteten prosjektet krever.
Oppbygningen med dragere, forskalingshud og dekkestøtter gjør det mulig å tilpasse plasseringen av komponentene til den aktuelle konstruksjonen. Avstanden mellom dragerne og støttene kan prosjekteres etter dekkets tykkelse, spennvidde og belastning.
MULTIFLEX gir fordeler når prosjektet har:
- Varierende dekkegeometri
- Ulike dekketykkelser
- Utsparinger og sprang
- Skrå eller uregelmessige dekker
- Skiftende spennvidder
- Prosjektspesifikke belastninger
- Behov for fleksibelt valg av forskalingshud
Systemet gir stor frihet til å tilpasse forskalingen til konstruksjonen og kan brukes både ved standard dekker og mer krevende støpeoppgaver.
MULTIFLEX passer blant annet til:
- Parkeringsanlegg
- Næringsbygg
- Industribygg
- Infrastrukturprosjekter
- Dekker med kompleks eller varierende geometri
- Prosjekter der standard panelmål gir mange tilpasningsområder
Den viktigste fordelen med MULTIFLEX er kombinasjonen av fleksibel dimensjonering og stor geometrisk tilpasningsevne. Det gjør systemet til et godt valg når prosjektets dekker krever en løsning som kan tilpasses varierende forhold.
Søyleforskaling – presisjon og effektiv gjentakelse
Søyler stiller høye krav til dimensjonsnøyaktighet, tetthet og overflate. Systemvalget påvirkes av søylens høyde, tverrsnitt, form og antall gjentakelser.
QUATTRO søyleforskaling – effektiv ved repeterende søylestøp
QUATTRO er utviklet for kvadratiske og rektangulære søyler. Forskalingen kan flyttes som en komplett enhet mellom støpeposisjonene, noe som reduserer behovet for full demontering og ny montering ved hver syklus.
QUATTRO egner seg godt til:
- Bolig- og næringsbygg
- Parkeringsanlegg
- Industribygg
- Prosjekter med mange like søyler
- Konstruksjoner med krav til effektiv flytting mellom støp

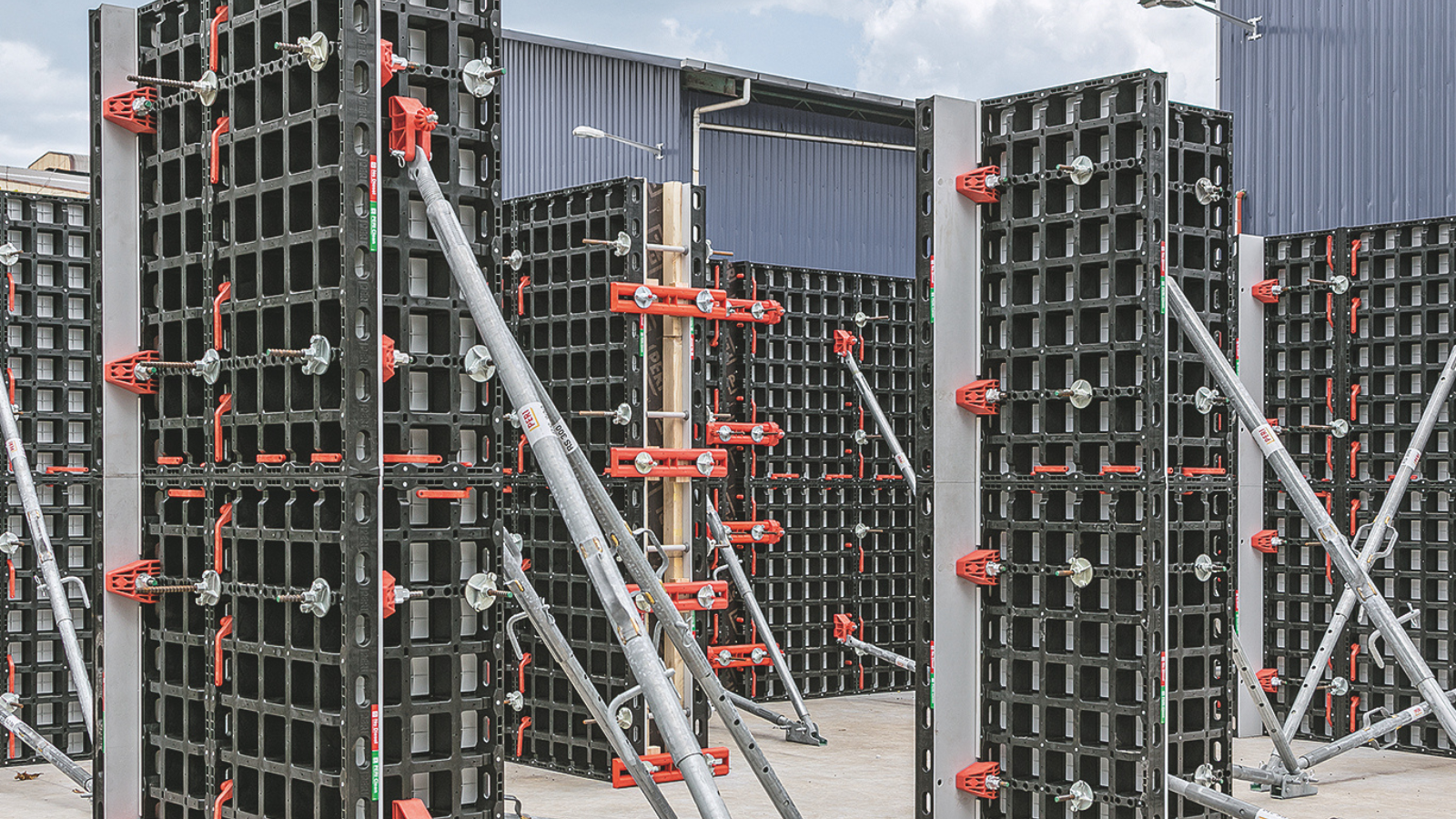

Søyleløsninger med TRIO, VARIO GT 24 og DUO
TRIO kan benyttes til rektangulære søyler ved hjelp av systemkomponenter fra veggforskalingen. Dette kan være effektivt når TRIO allerede brukes på prosjektet.
VARIO GT 24 gir større frihet ved varierende tverrsnitt, høyder og overflatekrav. DUO kan brukes til mindre søyler der lav vekt og manuell håndtering er viktig.
Valget bør baseres på antall søyler, dimensjoner, gjentakelser og ønsket arbeidsmetode.
Klatreforskaling – sikker og kontrollert fremdrift i høyden
Klatreforskaling brukes når veggforskalingen og arbeidsplattformene skal flyttes oppover i takt med konstruksjonen.
Typiske bruksområder er:
- Kjerner
- Sjakter
- Høyhus
- Broer og brutårn
- Tårn
- Høye industrikonstruksjoner
Et klatresystem skal gi sikre arbeidsplattformer og en kontrollert prosess for flytting mellom støpeavsnittene.

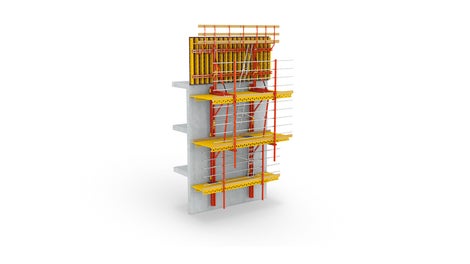

RCS skinnestyrt klatresystem
RCS er et skinnestyrt system som holdes forbundet med konstruksjonen under klatring. Systemet kan flyttes med kran eller hydraulikk, avhengig av prosjektets løsning.
RCS brukes blant annet ved:
- Byggkjerner
- Sjakter
- Fasader
- Høye vegger
- Konstruksjoner med behov for styrt klatring

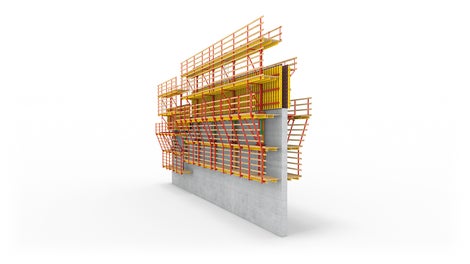

ACS selvklatrende system
ACS er et hydraulisk selvklatrende system som flytter forskaling og arbeidsplattformer uten kran.
Dette er særlig relevant i høyhus og andre høye konstruksjoner der krankapasiteten er begrenset eller bør prioriteres til andre arbeidsoperasjoner.
CB klatreforskaling
CB er en kranflyttet klatreløsning for vegger, kjerner og andre vertikale konstruksjoner. Systemet kombineres med veggforskaling og kan tilpasses ulike prosjektforutsetninger.

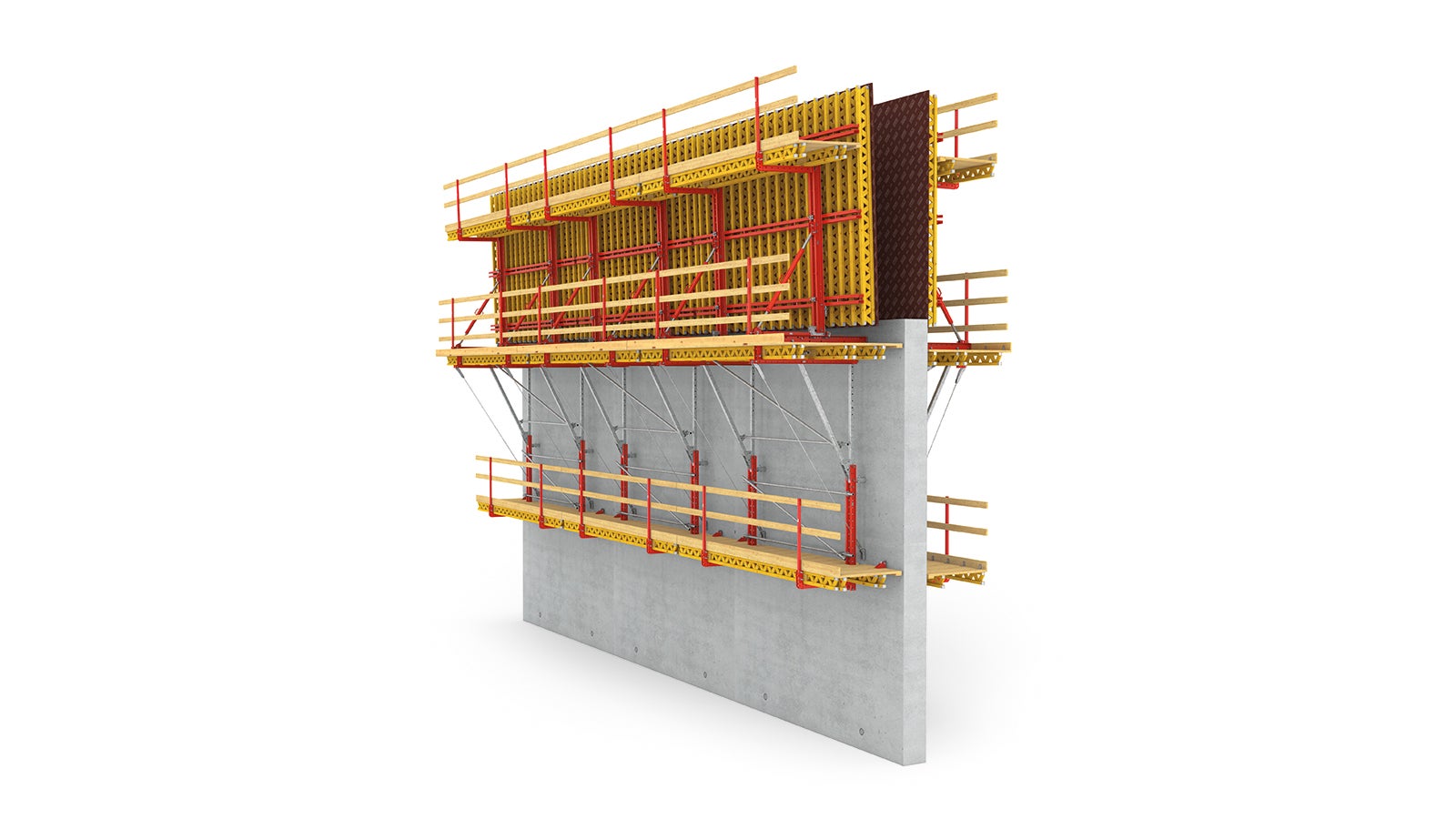

SCS klatreforskaling
SCS benyttes ved ensidige veggstøp der stag gjennom konstruksjonen ikke er mulig. Systemet overfører kreftene fra det ferske betongtrykket gjennom klatrekonsollene og inn i konstruksjonen.
Typiske bruksområder er:
- Damkonstruksjoner
- Fundamentvegger
- Ensidige støp
- Infrastrukturprosjekter
FB 180 foldeplattform
FB 180 er en sammenleggbar arbeidsplattform som gir arbeidsområde og adkomst ved vertikale støp. Plattformen kan kombineres med veggforskaling og bidrar til en organisert arbeidsprosess i høyden.
Spesialløsninger – når standard systemforskaling ikke er tilstrekkelig
Broer, tunneler, kaianlegg og konstruksjoner med spesielle arkitektoniske former kan stille krav som ikke kan løses optimalt med standard forskalingssystemer alene.
I slike prosjekter må løsningen tilpasses:
- Konstruksjonens geometri
- Belastninger
- Støpeetapper
- Fremdrift
- Tilgjengelig plass
- Adkomst
- Krav til arbeidsplattformer og understøttelse
VARIOKIT byggesett – modulbasert løsning for infrastruktur
VARIOKIT er et modulbasert byggesett for infrastruktur og andre krevende konstruksjoner. Standardiserte komponenter kan settes sammen til prosjektspesifikke løsninger for forskaling, bæring og arbeidsplattformer.
VARIOKIT brukes blant annet til:
- Broer
- Tunneler
- Landkar
- Tunglastkonstruksjoner
- Midlertidig bæring
- Prosjektspesifikke arbeidsplattformer
Fordelen er at prosjektspesifikke konstruksjoner kan utvikles med en høy andel standardiserte systemkomponenter.
Prosjektspesifikk forskaling
Når konstruksjonen har unik geometri eller spesielle overflatekrav, kan det være nødvendig å prosjektere en egen forskalingsløsning.
En prosjektspesifikk løsning kan omfatte:
- Spesialtilpasset forskalingshud
- Formbygg for kompliserte former
- Kombinasjoner av standardsystemer
- Tilpassede bære- og støtteløsninger
- Integrerte arbeidsplattformer og adkomst
Målet er å finne en gjennomførbar løsning som ivaretar geometri, kapasitet, sikkerhet og fremdrift.
Standardisering eller fleksibilitet?
Et sentralt valg er balansen mellom standardisering og fleksibilitet.
Standardiserte systemer gir ofte størst gevinst når:
- Konstruksjonen har mange gjentakelser
- Arbeidslagene skal følge samme prosess over tid
- Kort montasje- og avforskalingstid er viktig
- Logistikken kan planlegges systematisk
Fleksible systemer er ofte riktig når:
- Geometrien varierer
- Belastningene endres mellom støpeområdene
- Det er mange utsparinger og tilpasninger
- Overflatekravene er prosjektspesifikke
- Standard elementmål ikke passer konstruksjonen
Det riktige valget avhenger av hvor prosjektet oppnår størst gevinst, gjennom høy grad av repetisjon eller gjennom fleksibel tilpasning.
Sikkerhet må inngå i systemvalget
Forskalingsarbeid innebærer montering, demontering, løft og arbeid i høyden. Adkomst, arbeidsplattformer og fallsikring må derfor planlegges sammen med forskalingen.
Ved valg av system bør det vurderes:
- Hvordan komponentene skal monteres
- Hvor arbeidsoperasjonene skal utføres
- Hvordan personell kommer sikkert til arbeidsområdet
- Hvordan åpne kanter sikres
- Hvordan forskalingen flyttes mellom støpeetappene
- Hvordan tunge eller store enheter håndteres
Sikkerhetstiltak som integreres i planleggingen gir en mer forutsigbar arbeidsprosess enn løsninger som må tilpasses etter at forskalingen er montert.
Totaløkonomi fremfor lavest innkjøpspris
Prisen på forskalingen er bare én del av prosjektets samlede kostnad.
Totaløkonomien påvirkes også av:
- Montasjetid
- Bemanningsbehov
- Kranbruk
- Antall gjenbruk
- Transport og lagring
- Behov for tilpasninger
- Støpesyklus
- Betongoverflate og etterarbeid
- Sikkerhet og arbeidsmiljø
Et system med høyere leie- eller innkjøpspris kan gi lavere totalkostnad dersom det reduserer tidsbruk, frigjør materiell tidligere eller gir bedre gjenbruk.
Den mest lønnsomme løsningen er derfor den som gir best samlet resultat gjennom hele prosjektet.
Hvordan velger du riktig forskalingssystem?
Valget bør ikke baseres på én enkelt egenskap. Systemet må vurderes som en del av hele produksjonsprosessen.
Følgende spørsmål bør avklares:
- Hvilken konstruksjon skal støpes?
- Hvor repeterende er geometrien?
- Hvilket betongtrykk skal forskalingen håndtere?
- Hvilke krav gjelder for den ferdige betongoverflaten?
- Hvor lange støpesykluser er planlagt?
- Hvor mye materiell må være tilgjengelig samtidig?
- Hvilke kran- og bemanningsressurser har prosjektet?
- Hvordan skal adkomst og fallsikring løses?
- Hvor mange ganger kan materiellet gjenbrukes?
- Hvilken løsning gir den beste totaløkonomien?
Ved å avklare disse spørsmålene tidlig kan forskalingen tilpasses prosjektets planlagte produksjon i stedet for å bli en løsning som må korrigeres underveis.
Oppsummering
Forskalingssystemet påvirker kvalitet, sikkerhet, fremdrift og økonomi i betongprosjektet. Riktig valg krever at konstruksjon, geometri, belastninger og produksjonsmetode vurderes samlet.
MAXIMO og TRIO gir effektive løsninger for ulike typer veggkonstruksjoner. VARIO GT 24 gir fleksibilitet ved krevende vegggeometri og prosjektspesifikke overflatekrav. SKYDECK legger til rette for systematiske arbeidsprosesser og tidlig avforskaling ved repeterende dekker, mens MULTIFLEX gir stor tilpasningsfrihet ved varierende dekkegeometri, spennvidder og belastninger.
QUATTRO og øvrige søyleløsninger dekker forskjellige behov ved søylestøp. RCS, ACS, CB og SCS gir løsninger for vertikal fremdrift og arbeid i høyden. I komplekse infrastrukturprosjekter kan VARIOKIT og prosjektspesifikk forskaling tilpasses konstruksjoner der standardløsningene ikke er tilstrekkelige.
Når forskalingen inkluderes tidlig i planleggingen, blir det enklere å velge en løsning som gir effektive arbeidsprosesser, trygg gjennomføring og god totaløkonomi.
Ofte stilte spørsmål om forskalingssystemer (FAQ)
Hvilket forskalingssystem passer best til vegger?
Det avhenger av veggens geometri, støpehøyde, betongtrykk, antall gjentakelser og krav til overflaten. MAXIMO er utviklet for effektive, repeterende veggstøp, mens TRIO gir et bredt bruksområde. VARIO GT 24 er aktuelt når geometrien eller overflatekravene krever større tilpasning.
Når bør MULTIFLEX velges?
MULTIFLEX er særlig aktuelt ved uregelmessige dekker, varierende spennvidder, ulike dekketykkelser, utsparinger, sprang og andre forhold som krever fleksibel dimensjonering og plassering av komponentene.
Hva er forskjellen mellom veggforskaling og dekkeforskaling?
Veggforskaling brukes til vertikale konstruksjoner og dimensjoneres blant annet for trykket fra fersk betong. Dekkeforskaling brukes til horisontale konstruksjoner og skal bære forskalingshud, armering, fersk betong og arbeidsbelastninger frem til dekket har nødvendig styrke.
Kan samme forskalingssystem brukes til vegger, dekker og søyler?
DUO kan brukes til vegger, dekker og søyler med samme komponentbase. For større eller mer krevende konstruksjoner vil egne systemer for vegg, dekke eller søyle normalt gi større kapasitet eller mer spesialiserte arbeidsprosesser.
Når brukes klatreforskaling?
Klatreforskaling brukes ved høye, vertikale konstruksjoner som kjerner, sjakter, høyhus, broer og tårn. Systemet gjør det mulig å flytte forskaling og arbeidsplattformer oppover i takt med støpeetappene.
Når er spesialforskaling nødvendig?
Spesialforskaling er aktuelt når standardiserte systemer ikke kan håndtere konstruksjonens geometri, belastninger, støpemetode eller overflatekrav på en hensiktsmessig måte.
Hva bør vurderes ved valg av forskalingssystem?
Konstruksjonstype, geometri, belastninger, overflatekrav, støpesyklus, bemanning, krankapasitet, sikkerhet, logistikk, gjenbruk og totaløkonomi bør vurderes samlet.
Hvorfor bør forskalingen planlegges tidlig?
Tidlig planlegging gjør det mulig å koordinere forskalingen med konstruksjon, støpeetapper, logistikk, kranbruk, bemanning og fremdrift. Det reduserer behovet for endringer og tilpasninger under utførelsen.
