Harpe Bru
Sør-Fron (Oppland), Norge

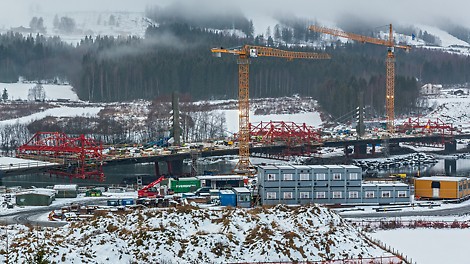

K13 Harpe bru er en del av E6 H1 Frya – Vinstra prosjektet. Harpe bru er en 320 meter lang såkalt «extradosed» bru, en hybrid mellom skråkabel- og spennarmert bjelkebru. Den var den første extradosed-brua bygget i Norge. Bruen er det eneste i sitt slag i Skandinavia. På verdensbasis er det knapt 70 slike bruer.

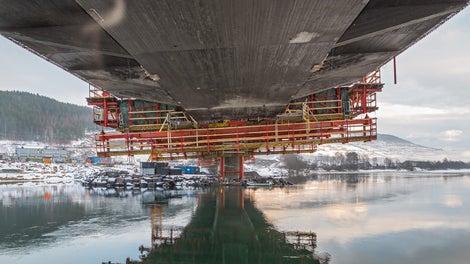

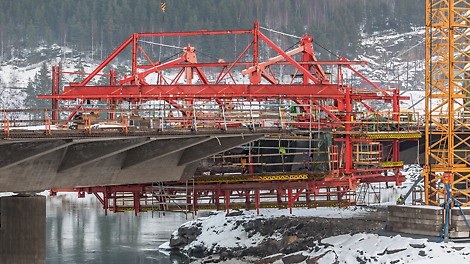

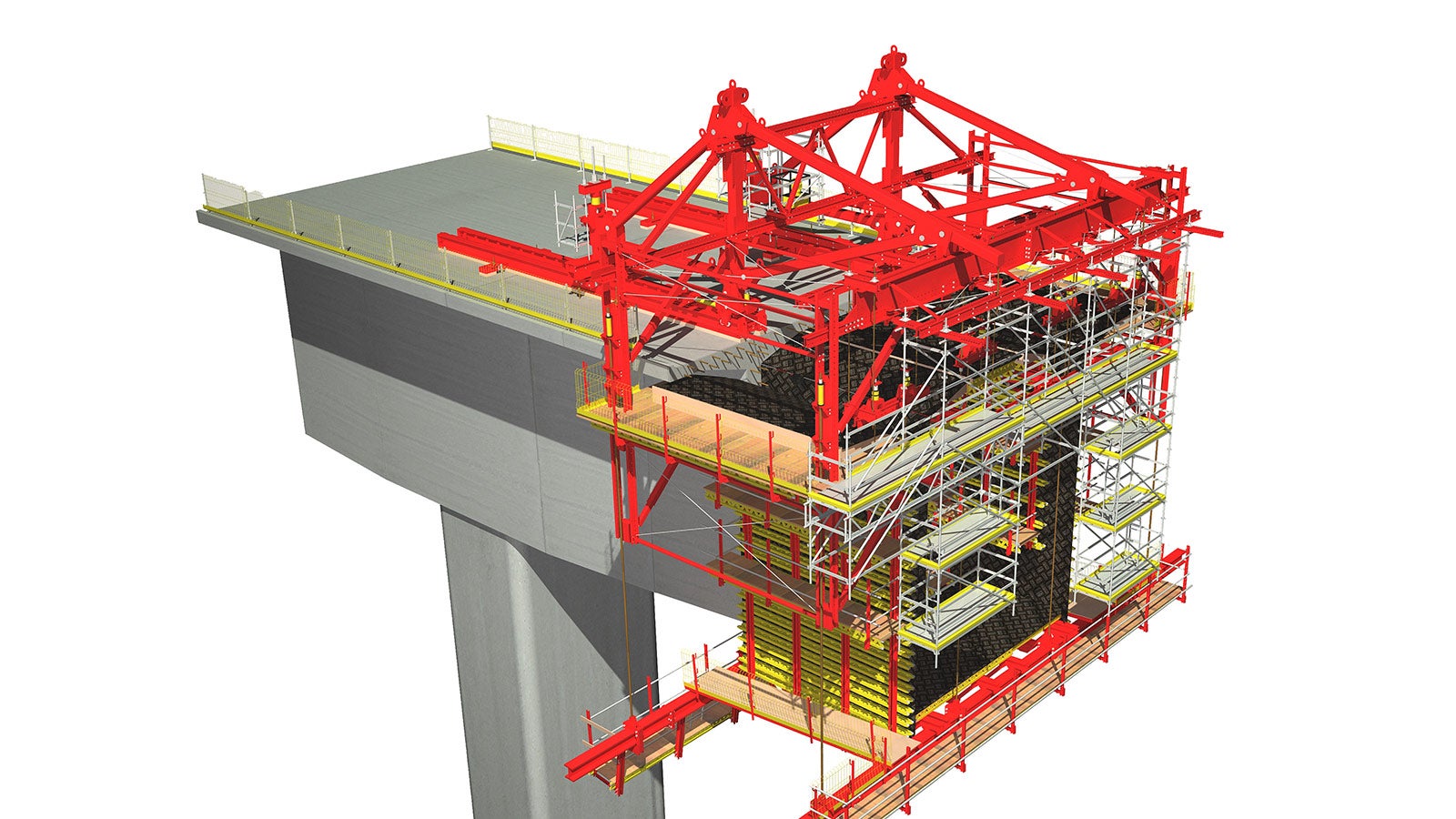

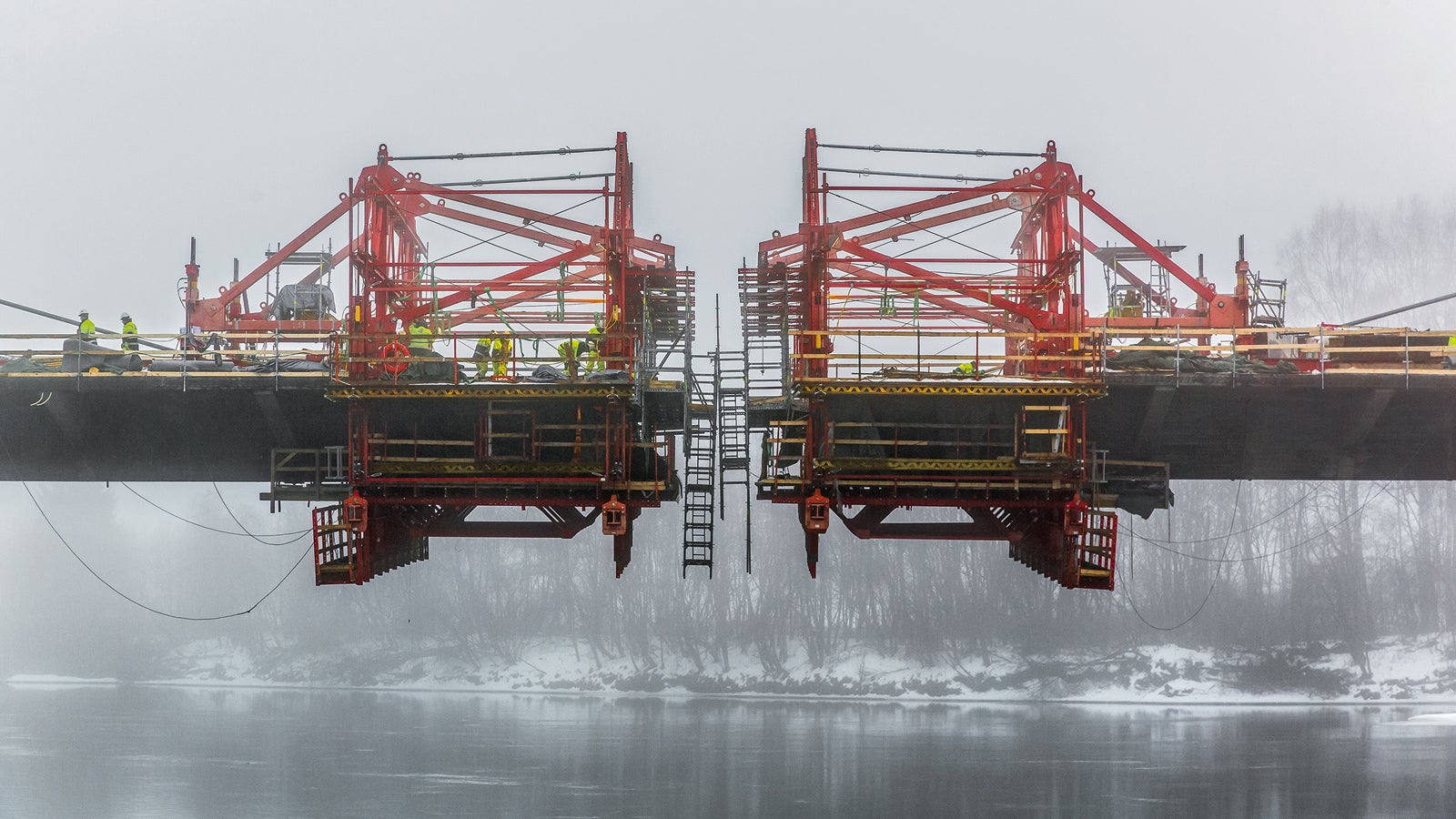

Akseinndelingen er 45–60–100–60–45 meter der hovedspennet på 100 meter krysser Gudbrandsdalslågen. Overbygning består av ett kabelplan med totalt 24 skråkabler som er fordelt på to tårn. Tårnene er 16 meter høye som er konstruert i elva og danner hovedspennet fra akse 3 til 4. Brukassen er 2,6 meter høyt med innvendig frihøyde på 2 meter mellom tverrbærerne støpt i betong. Brudekke består av fire kjørebaner med bredde på 20,5 meter mellom kantbjelkene. Brua er delvis fundamentert på fjell og på peler, hvorav tårnfundamentet til akse 3 hviler på borede stålrørspeler. Brua ble bygd som fritt frembygg fra hver tårnakse, mens sidespenn ble bygd på stillas. Opprinnelig planlagt med flere hjelpesøyler i Lågen for å bygge overbygning. Med omprosjektering til en fritt frembygg bru løste vi problemer med flomsituasjon i Lågen.

• Total lengde på den ekstradoserte broen: 320 m
• Største spenn mellom pylonene: 100 m

Informasjon om prosjektet er hentet fra Implenia
