VGK Design Tool

VGK Design Tool

Med VGK Design Tool kan brukeren enkelt, raskt og nøyaktig fastslå det tillatte påvirkningsbreddene for VGK Kantdragerkonsoll under ulike grensebetingelser.

VGK Design Tool gir rask og enkel støtte til å bestemme de tillatte påvirkningsbreddene for VGK Kantdragerkonsoll og forankringskrefter, tilpasset de spesifikke grensebetingelsene for ditt prosjekt. Verktøyet tar allerede hensyn til bæreevnen til den valgte forankringen under godkjente grensebetingelser.

VGK Design Tool Bruk og Beregningsoversikt

Etter å ha valgt ønsket VGK-konfigurasjon og angitt brystningsbredde, høyde og andre prosjektspesifikke grensebetingelser, beregner verktøyet den tillatte påvirkningsbredden for VGK-kantdragerene. Beregningen tar hensyn til forankringens bæreevne under godkjente grensebetingelser.

Deretter angir brukeren den nødvendige påvirkningsbredden for gjennomføringsfasen.

Basert på den spesifiserte påvirkningsbredden gis de effektive forankringskreftene NSdNSdNSd [kN] og VSdVSdVSd [kN] i resultatdatabladet.

I tillegg oppsummerer resultatdatabladet alle de oppgitte prosjektets grensebetingelser og gir en sammenligning mellom den tillatte og faktiske påvirkningsbredden, noe som gjør det egnet for prosjekt-dokumentasjon.

Beregning Basis:

  • DIN EN 12811: Midlertidig arbeidutstyr (04/2004)
  • DIN EN 12812: Falskverk - Ytelseskrav og generell design (12/2004)
  • DIN EN 1991-1-4: Eurokode 1: Laster på konstruksjoner - Del 1-4: Generelle laster - Vindlaster (12/2010)
  • Typetest: VARIOKIT VGK Kantdragerkonsoll (04/2016)
  • Typeberegning: Opphengshode VGK (03/2014)
  • Verifikasjonsrapport: S-N 130297, LGA Nürnberg, 07.04.2016
  • Ytterligere beregninger: Bruk av Konsollstøtte VGK 70 (ST_bts_2019/17031-1, ST_bts_2019/00502)
  • PERI Designinformasjon: VARIOKIT VGK Kantdragerkonsoll (04/2019)
  • Generelle tekniske godkjenninger:
    • PERI Ankermuffe M24 - Z-21.6-1768
    • PERI Skrukjegle-2 M24/DW20 - Z-21.6-1766
    • PERI Limanker - Z-21.8-2048
    • Alternativt forankringssystem - Nr. Z-21.6-1764
  • Ytterligere beregninger: (ST_bts_2019/00503, ST_bts_2019/00508)

Tilleggsinformasjon:

  • Monterings- og bruksanvisning for VGK Kantdragerkonsoll
  • PERI Tabeller 2015

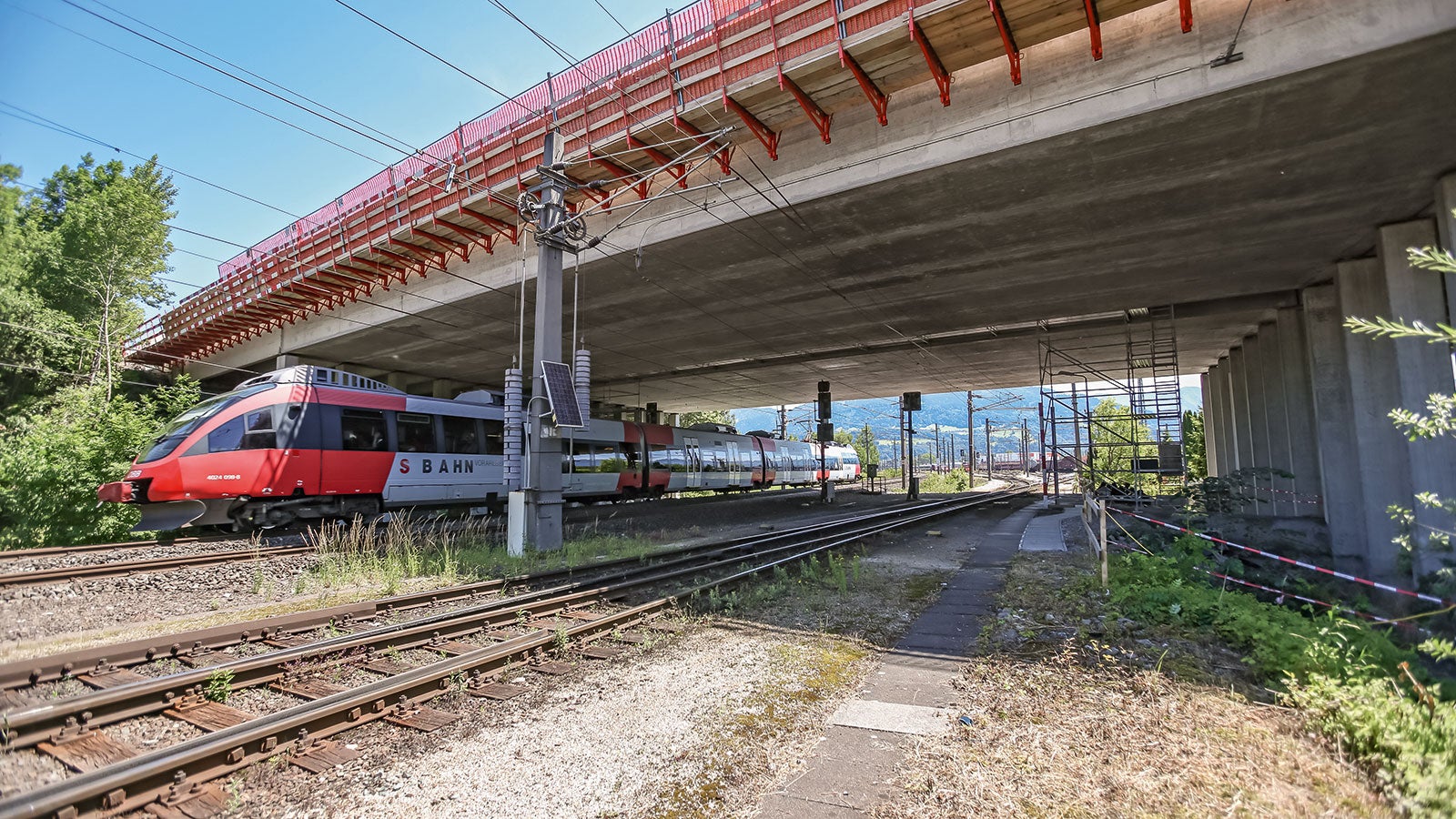

Denne detaljerte tilnærmingen sikrer nøyaktig planlegging og dokumentasjon for bruk av VGK Kantdragerkonsoll i ulike prosjektscenarier.
