Hva er en kompleks geometri?
Komplekse geometrier er konstruksjoner som avviker fra tradisjonelle rette vegger, søyler eller dekker.
Det kan være:

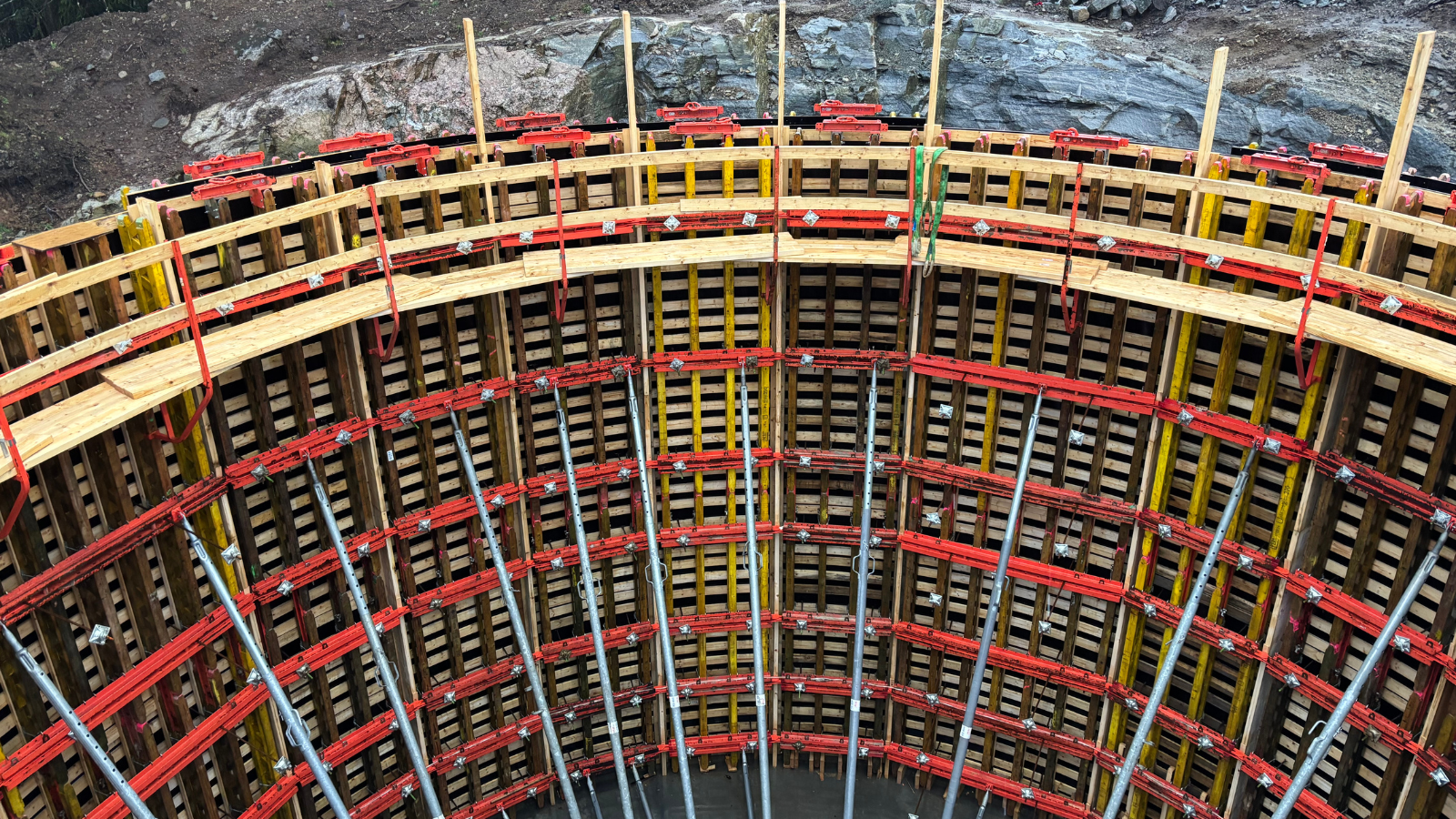

- Buede vegger

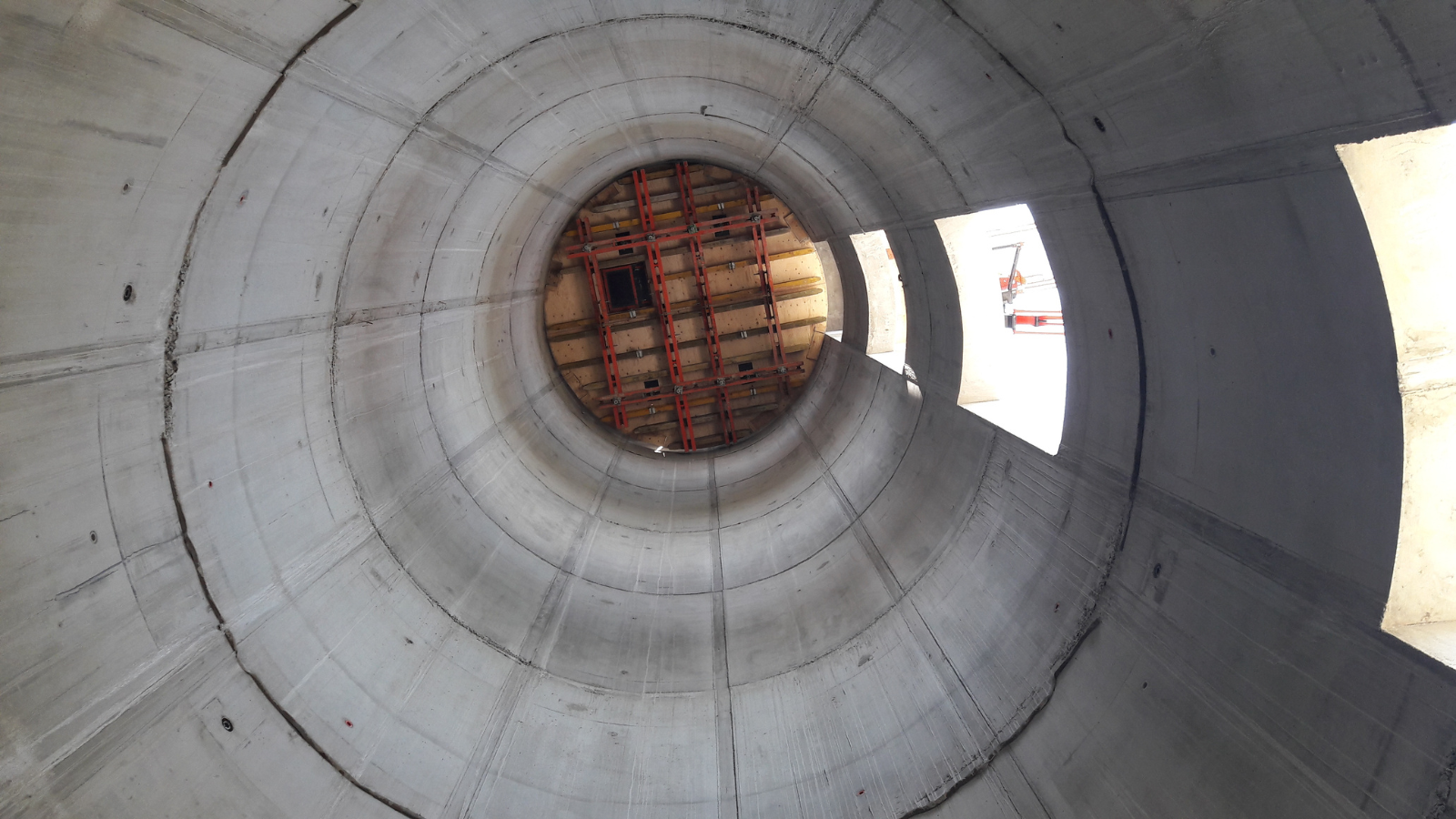

- Sirkulære konstruksjoner
- Koniske former
- Skrå vegger
- Varierende tverrsnitt
- Arkitektoniske betongelementer
- Friformskonstruksjoner
- Bro- og tunnelkonstruksjoner med spesielle former
Jo mer konstruksjonen avviker fra standard geometri, desto større krav stilles det til forskalingsløsningen.
Hvorfor er komplekse geometrier mer krevende?
Når konstruksjonen får spesielle former, blir forskalingen mer enn bare en form for betongen.
Den må samtidig sikre:
- Korrekt geometri
- Riktig belastningsoverføring
- Stabilitet under støp
- God overflatekvalitet
- Effektiv montasje
- Forutsigbar logistikk
Små avvik som kan være ubetydelige i en standard vegg, kan få langt større konsekvenser når konstruksjonen inneholder buer, vinkler eller komplekse detaljer.
Hvilke prosjekter krever ofte spesielle forskalingsløsninger?
Komplekse geometrier finnes i mange typer prosjekter.
Broer

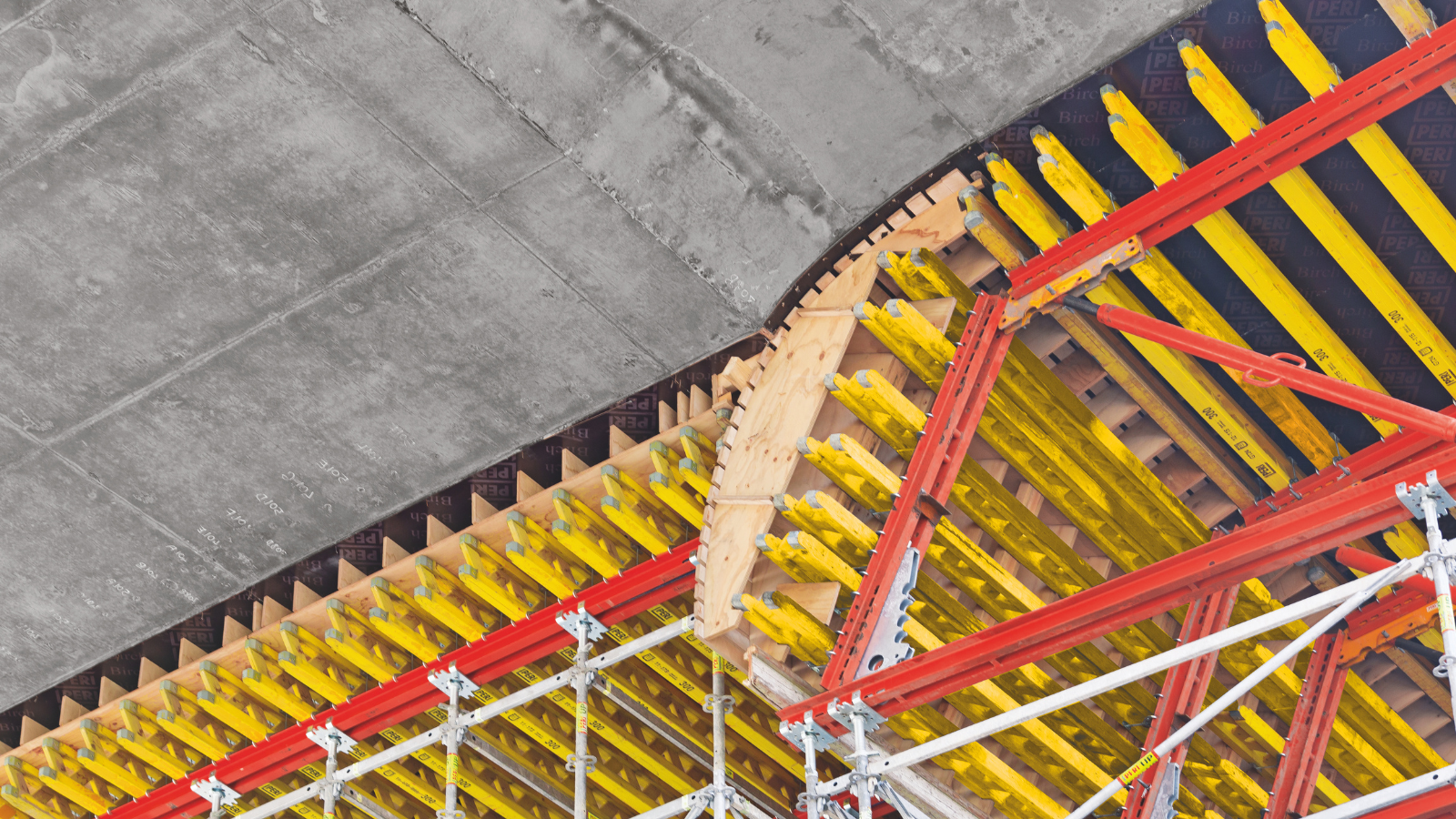

Broprosjekter inneholder ofte varierende tverrsnitt, kurver og komplekse støpeetapper som krever høy grad av tilpasning.
Tunneler
Tunnelkonstruksjoner stiller krav til geometri, belastningskapasitet og presisjon gjennom hele byggeprosessen.
Kaianlegg
Maritime konstruksjoner kombinerer ofte komplekse former med høye belastninger og krevende arbeidsforhold.
Kraftverk
Store tekniske konstruksjoner og spesialutformede betongvolumer krever ofte prosjektspesifikke løsninger.
Vannbehandlingsanlegg
Bassenger, tekniske rom og spesialkonstruksjoner inneholder ofte skrå og buede flater.
Arkitektoniske bygg
Moderne arkitektur stiller stadig høyere krav til både geometri og betongoverflate.
Hvordan planlegges forskaling for komplekse geometrier?
Når geometrien blir mer utfordrende, blir planleggingen en større del av suksessen.
Prosessen starter normalt lenge før byggestart.
Viktige elementer er:
- 3D-modellering
- BIM-prosjektering
- Lastberegninger
- Produksjonsunderlag
- Planlegging av støpeetapper
- Logistikk og materialflyt
- Kvalitetssikring
Målet er å avdekke utfordringer tidlig og tilpasse forskalingsløsningen før produksjon og montasje starter.
Hvorfor blir toleranser viktigere?
Ved enkle konstruksjoner kan mindre avvik ofte håndteres uten store konsekvenser.
Ved komplekse geometrier er situasjonen annerledes.
Små avvik kan påvirke:
- Sammenføyning av konstruksjonsdeler
- Overganger mellom støpeetapper
- Arkitektoniske detaljer
- Innfestinger
- Tekniske installasjoner
Derfor blir kontroll av mål, geometri og plassering viktig gjennom hele prosessen.
Presisjon handler ikke bare om kvalitet. Det handler også om å redusere risikoen for tidkrevende tilpasninger og omarbeid på byggeplassen.
Hvordan påvirker forskalingen synlig betong?

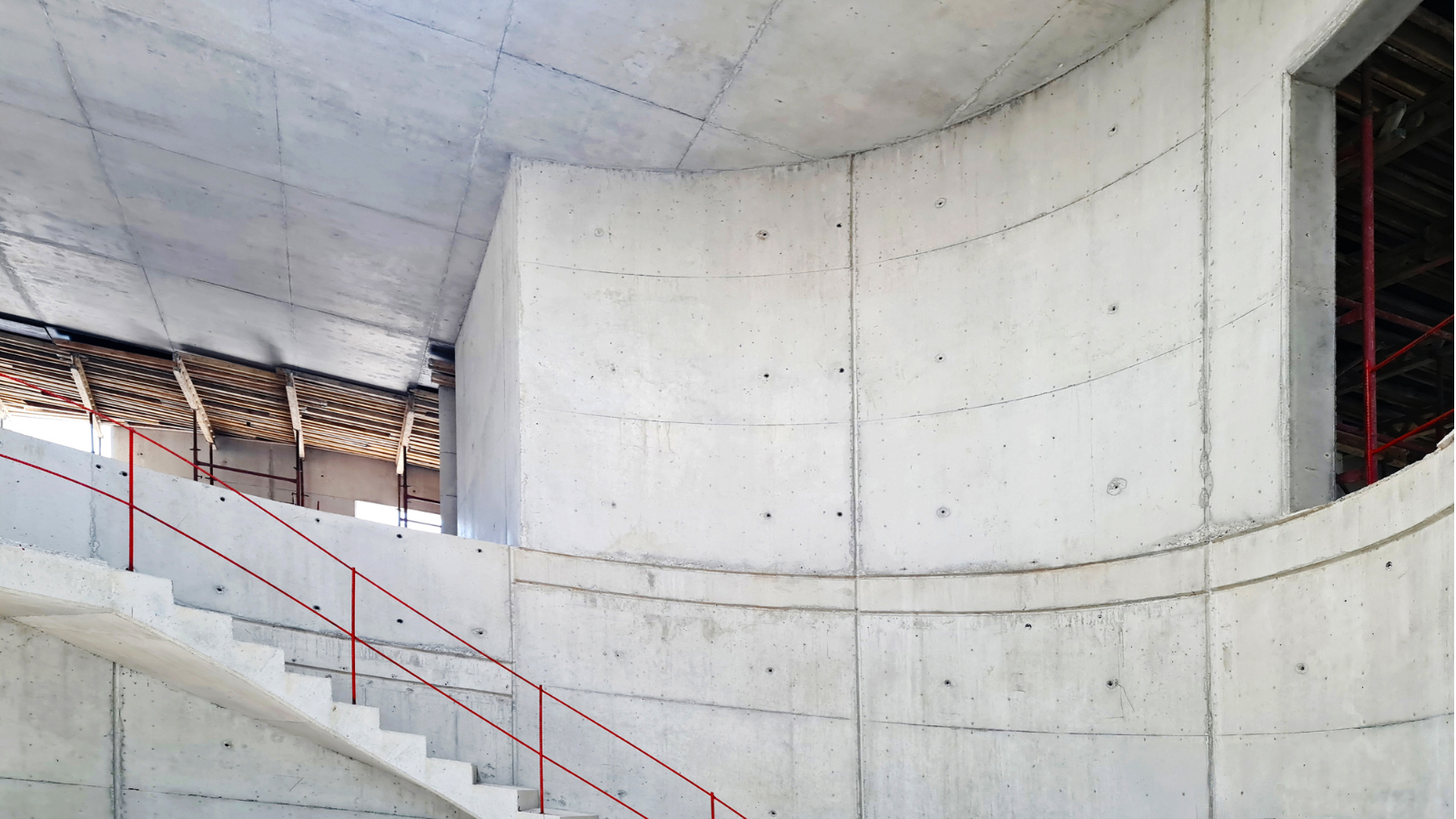

Komplekse geometrier og synlig betong går ofte hånd i hånd.
Når betongen skal være en del av det ferdige uttrykket, stilles det gjerne høye krav til:
- Overflatekvalitet
- Skjøteplassering
- Stagplassering
- Formuttrykk
- Repetisjon og symmetri
Forskalingsløsningen må derfor utvikles med både konstruksjon, utførelse og ferdig resultat i tankene.
Valg av forskalingshud, elementinndeling og støpesekvenser kan ha stor betydning for sluttresultatet.
Hvilke utfordringer oppstår under utførelsen?
Selv med god prosjektering kan komplekse geometrier skape utfordringer i produksjonen.
Typiske forhold som må håndteres er:
Logistikk
Store eller spesialtilpassede forskalingselementer krever nøye planlegging av transport, lagring og montasje.
Montasjefølge
Feil rekkefølge kan skape utfordringer når komponenter skal monteres og demonteres.
Støpetrykk
Komplekse former kan gjøre belastningsforløpet mer utfordrende å håndtere enn i standard konstruksjoner.
Tilgjengelighet
Noen konstruksjoner har begrenset plass for montasje, armering og støpearbeider.
God planlegging reduserer risikoen betydelig.
Hvilke forskalingsløsninger brukes ved komplekse geometrier?
Valg av forskalingssystem avhenger av konstruksjonens form, belastninger og krav til utførelse.
VARIO GT 24

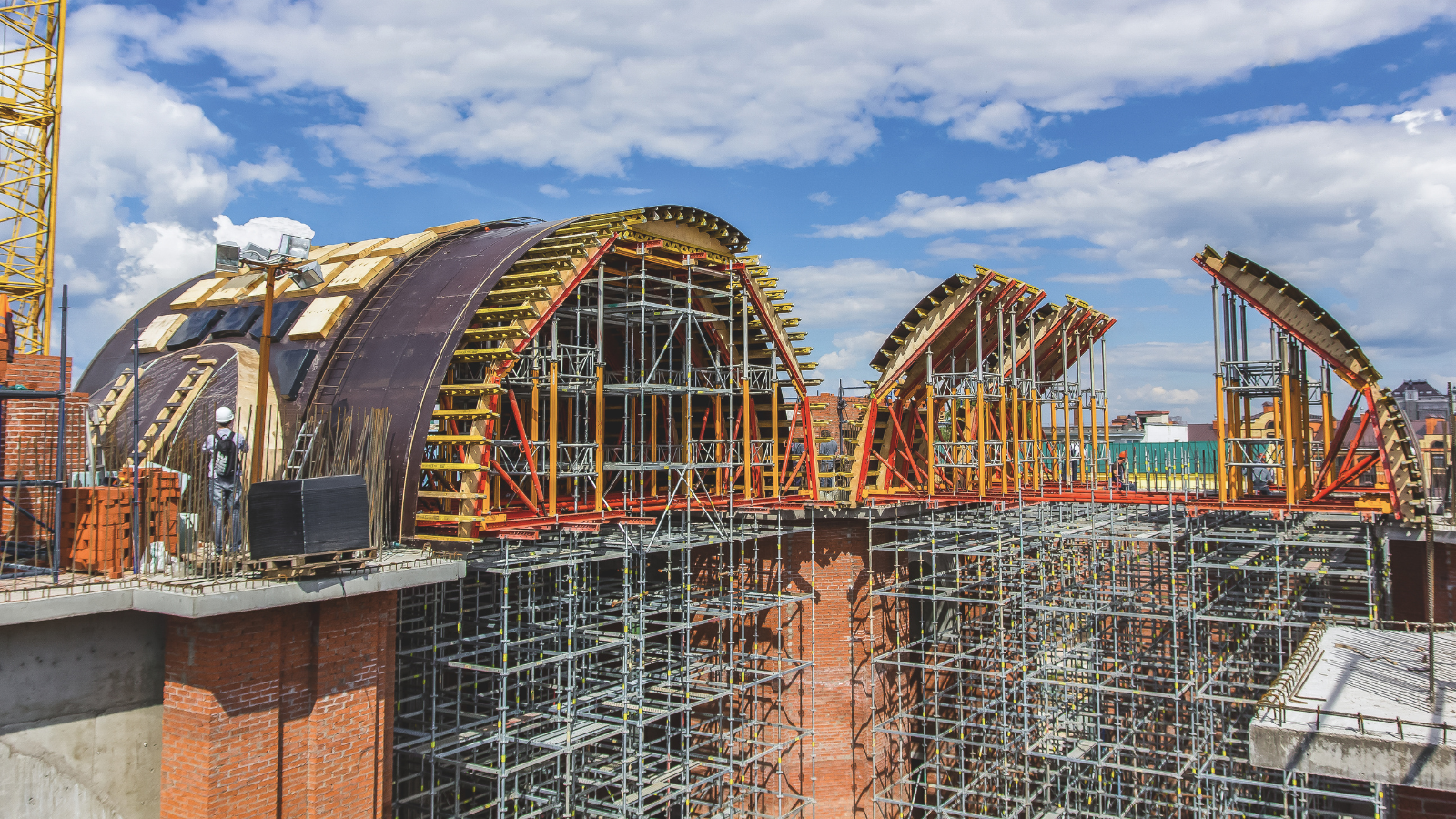

VARIO GT 24 er en fleksibel dragerforskaling som ofte brukes når geometrien krever større frihet enn tradisjonelle systemer gir.
Systemet brukes blant annet til:
- Buede vegger
- Høye vegger
- Støttemurer
- Broprosjekter
- Konstruksjoner med spesielle overflatekrav
VARIOKIT byggesett

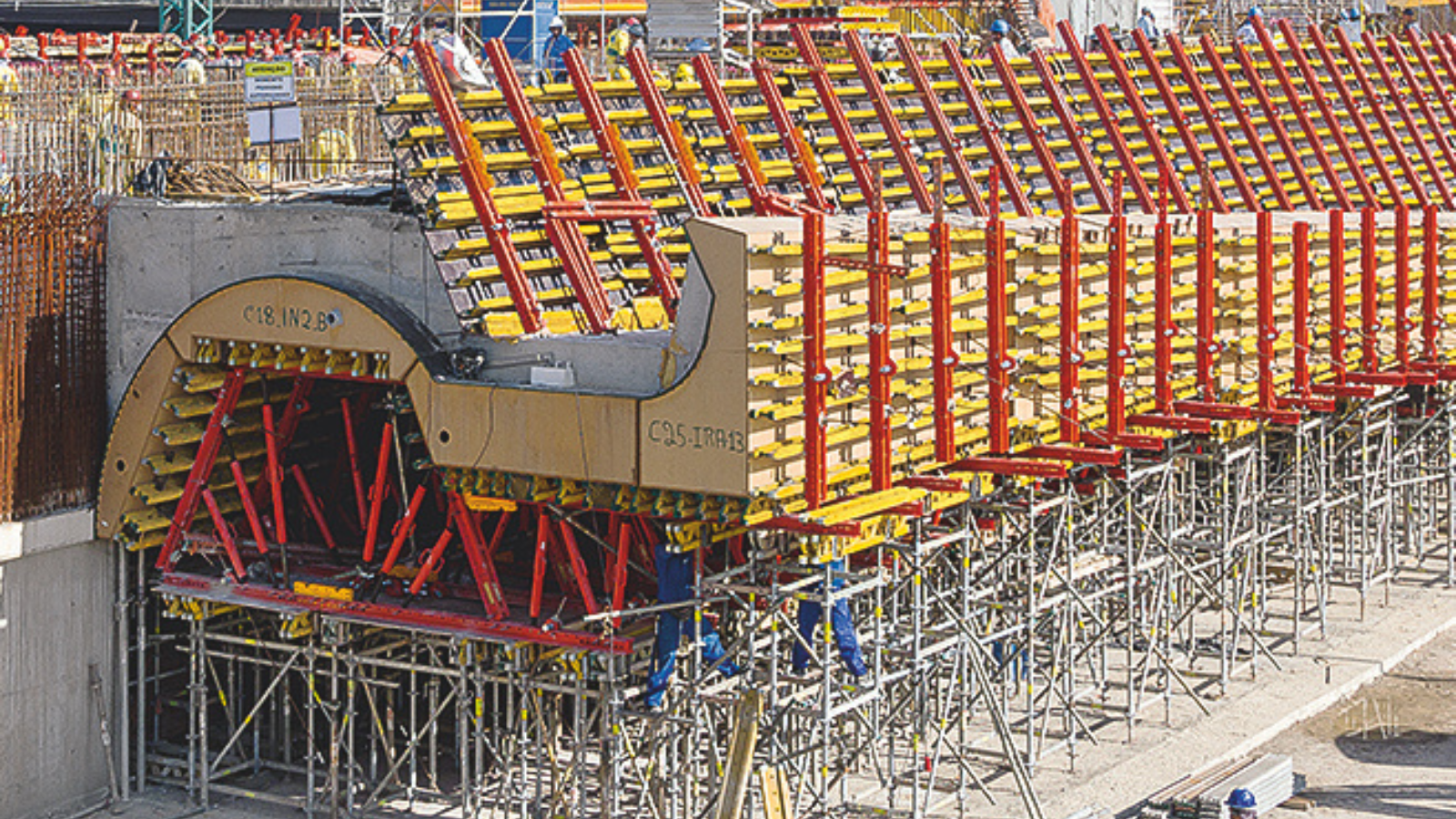

VARIOKIT er et modulbasert byggesett som brukes i komplekse infrastrukturprosjekter.
Systemet kan benyttes til:
- Broer
- Tunneler
- Bærekonstruksjoner
- Arbeidsplattformer
- Midlertidige konstruksjoner
Spesialforskaling
Når standardiserte løsninger ikke er tilstrekkelige, utvikles prosjektspesifikke forskalingsløsninger tilpasset konstruksjonens geometri og prosjektets behov.
Fra digital modell til ferdig konstruksjon
Komplekse prosjekter krever tett samspill mellom prosjektering, produksjon og utførelse.
Digitale modeller brukes som grunnlag for:
- Geometrisk kontroll
- Produksjonsunderlag
- Beregninger
- Planlegging av montasje
- Kvalitetssikring
Dette gjør det mulig å identifisere utfordringer før de oppstår på byggeplassen.
Eget snekkerverksted og CNC-produksjon
PERI har eget snekkerverksted for produksjon av prosjektspesifikk forskaling.
Her omsettes digitale modeller og produksjonsunderlag til ferdige forskalingselementer som er tilpasset konstruksjonens geometri, overflatekrav og planlagte støpeprosess.
Ved hjelp av CNC-produksjon kan komponenter produseres med høy nøyaktighet, også når konstruksjonen inneholder buede former, spesielle vinkler eller krevende detaljer.
Produksjon i eget snekkerverksted gir mulighet til å se prosjektering, produksjon og utførelse i sammenheng.
Dette bidrar blant annet til:
- Høy presisjon i komplekse geometrier
- Prosjekttilpassede forskalingselementer
- Kontrollerte skjøter og overganger
- Repeterbar kvalitet
- Redusert behov for tilpasninger på byggeplassen
- Bedre forutsigbarhet under montasje og støp
Målet er å utvikle løsninger som bidrar til sikker utførelse, ønsket betongkvalitet og god prosjektøkonomi.
Hva kjennetegner en god forskalingsstrategi?
En god strategi for komplekse geometrier kombinerer:
- Tidlig prosjektering
- Digital modellering
- Tydelig støpestrategi
- Riktig forskalingssystem
- Effektiv logistikk
- Geometrisk kontroll
- Kvalitetssikring gjennom hele utførelsen
Jo tidligere disse forholdene vurderes, desto enklere blir det å gjennomføre prosjektet effektivt.
Oppsummering
Komplekse geometrier stiller høyere krav til planlegging, presisjon og forskalingsløsninger enn tradisjonelle betongkonstruksjoner.
Gjennom kombinert bruk av digital prosjektering, fleksible forskalingssystemer og prosjektspesifikke løsninger kan krevende konstruksjoner gjennomføres med høy grad av kontroll og kvalitet.
For broer, tunneler, kaianlegg, kraftverk, vannbehandlingsanlegg og arkitektoniske prosjekter er forskalingsstrategien ofte en avgjørende faktor for både fremdrift, kvalitet og prosjektøkonomi.
Ofte stilte spørsmål (FAQ) – Forskaling for komplekse geometrier
Hva menes med komplekse geometrier?
Det er konstruksjoner som avviker fra standard rette former, for eksempel buede vegger, koniske konstruksjoner, skrå flater eller spesialutformede betongelementer.
Når trenger man spesialforskaling?
Når standard systemforskaling ikke kan håndtere konstruksjonens geometri, belastninger eller overflatekrav på en hensiktsmessig måte.
Kan standard forskaling brukes til buede vegger?
I enkelte tilfeller kan standardiserte systemer tilpasses, men mange buede konstruksjoner krever mer fleksible eller prosjektspesifikke løsninger.
Hvorfor brukes 3D-modellering i komplekse prosjekter?
For å kontrollere geometri, planlegge støpeetapper og identifisere utfordringer før utførelsen starter.
Hvordan sikres nøyaktighet i komplekse konstruksjoner?
Gjennom digital prosjektering, nøyaktig produksjon, kontroll av toleranser og kvalitetssikring gjennom hele byggeprosessen.
Hvilke prosjekter krever ofte komplekse forskalingsløsninger?
Broer, tunneler, kaianlegg, vannbehandlingsanlegg, kraftverk og arkitektoniske betongkonstruksjoner er typiske eksempler.
Hva er fordelene med CNC-produksjon?
CNC-produksjon gjør det mulig å produsere forskalingskomponenter med høy presisjon basert på digitale modeller og prosjekteringsunderlag.
